Инструкции по установке муфт RSK Grid

Производительность муфта во многом зависит от того, как вы устанавливаете и обслуживаете. Муфты Grid предназначены для работы в горизонтальном или вертикальном положении без каких-либо модификаций.

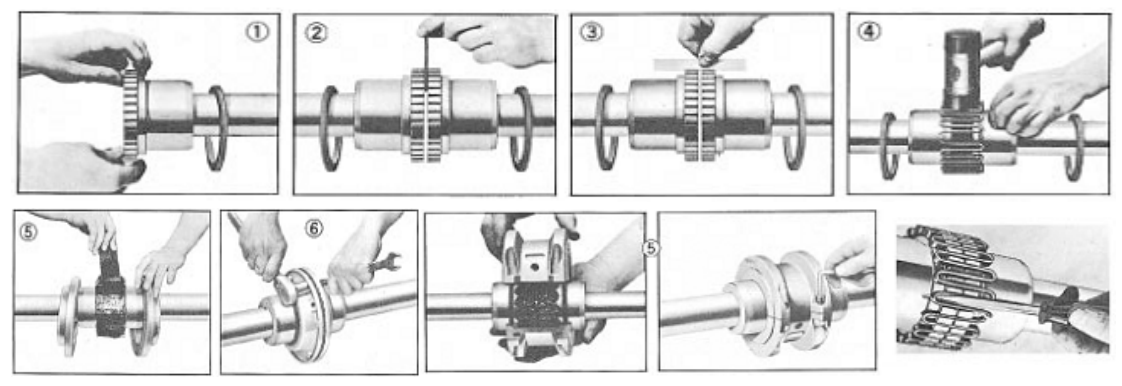

1. Установите уплотнения и ступицы.
Очистите все металлические детали негорючим растворителем и проверьте ступицы, валы и шпоночные канавки на наличие заусенцев. Слегка смажьте уплотнения смазкой и установите их на валы перед установкой ступиц. Установите ступицы на соответствующие валы так, чтобы поверхность ступицы находилась на одном уровне с концами валов, если не указано иное. Затяните винты при установке.

2. Зазор и угловое выравнивание

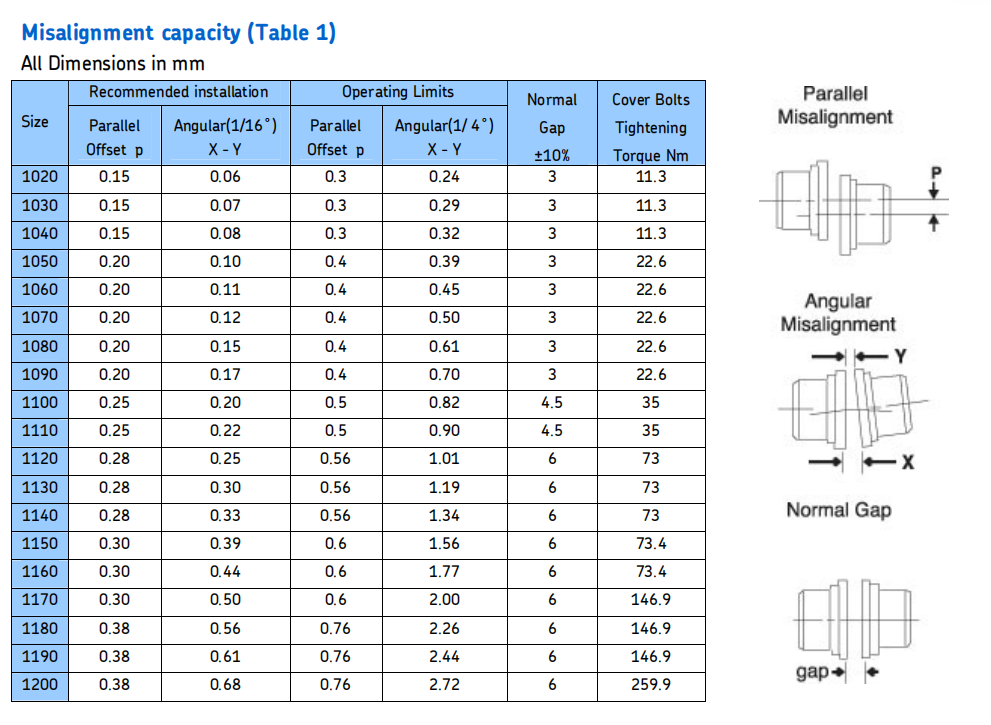

Используйте проставку, толщина которой равна зазору, указанному в Таблице 1. Вставьте распорку, как показано на рисунке, на ту же глубину с интервалом 90° и измерьте зазор между планкой и поверхностью ступицы с помощью щупов. Разница в минимальном и максимальном размерах не должна превышать угловых пределов, указанных в таблице 1.

3. Выравнивание смещения
Выровняйте так, чтобы линейка располагалась перпендикулярно (или в пределах, указанных в Таблице 2) на обеих ступицах, а также с интервалом 90°. Зазор не должен превышать пределы установки с параллельным смещением, указанные в Таблице 1. Затяните все фундаментные болты и повторите шаги 2 и 3. При необходимости отрегулируйте муфту.

4. Вставьте сетку
Перед установкой решетки заполните зазоры и канавки указанной смазкой. Зафиксируйте сетку в том же направлении; это обеспечит правильный контакт сетки с невращающимся штифтом в половинах крышки. Слегка раздвиньте сетку так, чтобы она прошла через зубья муфты, и посадите ее мягким молотком.

5. Нанесите смазку и установите крышки.
Заполните пространство между решеткой и вокруг нее как можно большим количеством смазки и вытрите излишки заподлицо с верхней частью решетки. Расположите уплотнения на ступицах так, чтобы они совпадали с канавками на крышке. Расположите прокладки на фланце нижней половины крышки и соберите крышки так, чтобы метки совмещения находились на одной стороне. Вдавить прокладки до упора в уплотнения и закрепить половинки крышки крепежными деталями, затянуть моментом, указанным в табл. Убедитесь, что прокладки остаются на месте во время затяжки крепежа.
