Инструкции по установке зубчатой ​​муфты

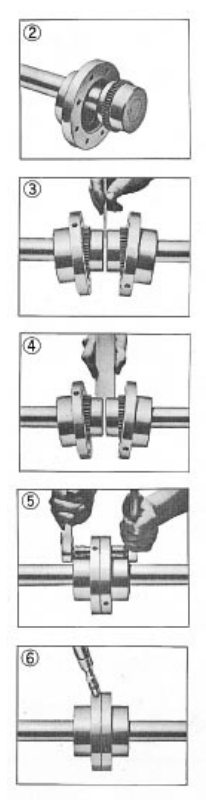

1. Установите фланцевые втулки, уплотнения и ступицы.

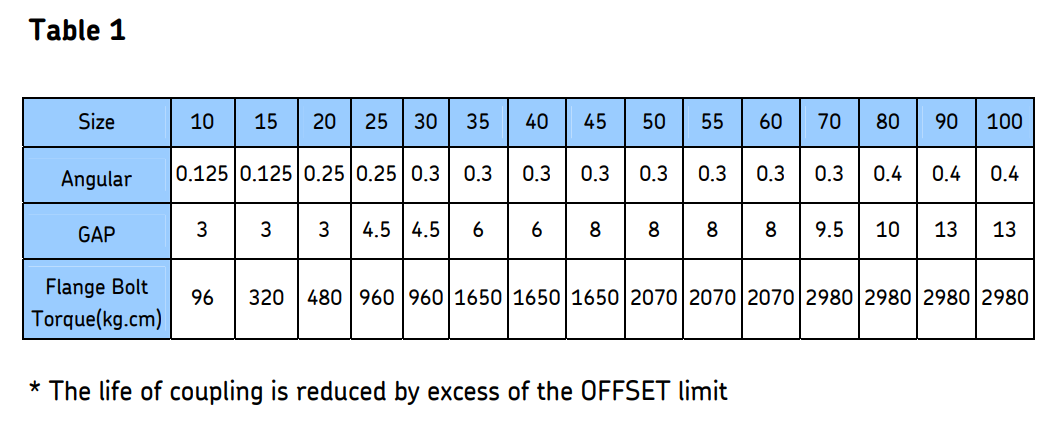

Очистите все детали. Смажьте зубья корончатой ​​шестерни и уплотнительное кольцо. Наденьте уплотнительное кольцо на валы. Наденьте фланцевые втулки с уплотнительными кольцами на валы и установите ступицы на соответствующие валы. Загерметизируйте шпоночные пазы, чтобы предотвратить утечку. Вставьте установочные винты и затяните. Расположите оборудование примерно так, чтобы зазор ступицы соответствовал таблице 1.

2. Зазор и угловое выравнивание

Используйте проставку, толщина которой равна зазору, указанному в Таблице 1. Вставьте распорку на ту же глубину с интервалом 90° и измерьте зазор между планкой и поверхностью ступицы с помощью щупов.

3. Выравнивание смещения

Выровняйте вал с помощью прямого стержня, проверяя каждые 90°, сверяясь с таблицей 1. Проверьте щупами. С помощью циферблатного индикатора убедитесь, что предел смещения не превышается.

4. Соберите муфту.

Вставьте прокладку между фланцами и затяните болты, расположив смазочное отверстие под углом 90°. Затяните крепежные детали моментом, указанным в таблице 1.

5. Большой размер (больше 70 размера).

Установите муфта как указано выше. Снимите все смазочные пробки и залейте рекомендованную смазку в муфту до тех пор, пока ее избыток не начнет вытекать через открытое смазочное отверстие, а затем закройте ее. Заливайте смазку до тех пор, пока она не переполнится через открытое противоположное отверстие.
