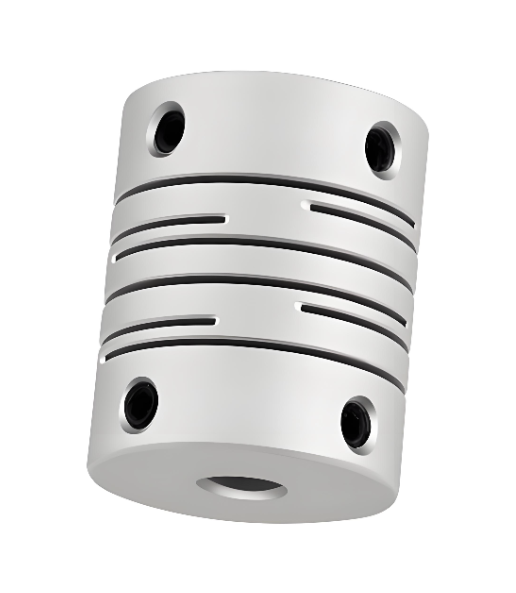

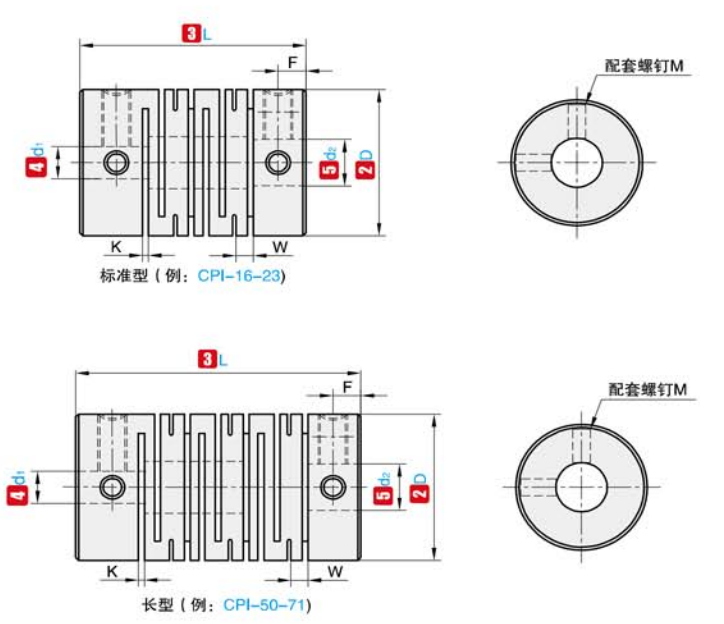

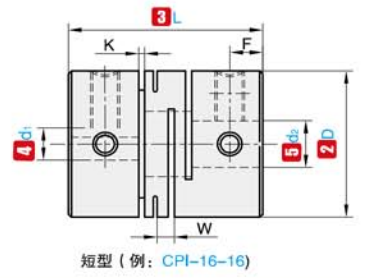

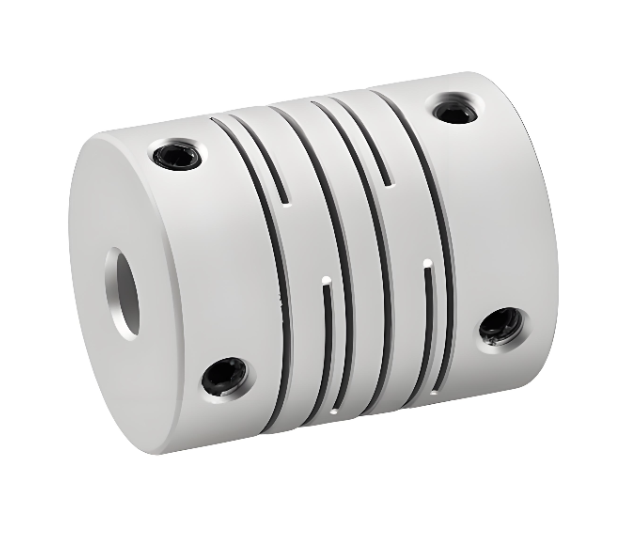

RSK-CPI Высокопрочный алюминиевый сплав Параллельная балка Соединительный винт Тип позиционирующего винта

кодовое имя

Д

л

Стандартный внутренний диаметр (мм)

К

Вт

Ф

М

Крутящий момент затяжки (Нм)

РСК-ИПЦ

12

18.5

2  3  4  5  6

0.55

1.2

2.5

М3

1.2

16

18

3  4  5  6  6,35

0.55

1.3

3.0

М3

1.2

16

23

4  5  6  6,35

0.55

1.3

3.0

М3

1.2

20

20

4  5  6  6,35  7  8            10

0.55

1.4

3.6

М4

2.5

20

26

4  5  6  6,35  7  8            10

0.55

1.4

3.6

М4

2.5

25

25

4  5  6  6,35  7  8  9  9.525  10  11  12

0.6

1.7

4.0

М4

2.5

25

31

5  6  6,35     8  9  9,525  10  11  12

0.6

1.8

3.6

М4

2.5

32

32

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

6.0

М5

5

32

41

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

4.3

М5

5

40

56

8            10  11  12  12,7  14  15  16  17  18  19  20

0.8

2.3

6.0

М6

8

Примечание. Внутренние отверстия на обоих концах муфты можно свободно комбинировать с минимальным и максимальным внутренним диаметром. Размеры внутреннего диаметра, указанные в таблице, предназначены только для справки. Диаметр отверстия, требуемый клиентом, также указан только для справки. Для получения информации о диаметре отверстия, необходимом заказчику, свяжитесь с нами.

Кодовое имя

Д

л

Номинальный крутящий момент (Нм)

Разрешить смещение (мм)

Разрешить наклон (∠°)

Разрешить осевое отклонение (мм)

Разрешить число оборотов в минуту

Статическая жесткость на кручение (Нм/рад)

Мoment of inertia(N.m)

Втeight(g)

РСК-ИПЦ

12

18.5

0.75

0.1

1.5

±0,20

30000

31

8,3x10 ^-8

3.7

16

18

0.9

0.1

1.5

±0,20

24000

44

3,3x10 ^-7

6

16

23

0.9

0.1

1.5

±0,20

24000

44

3,3x10 ^-7

8.1

20

20

1.6

0.15

1.5

±0,20

24000

80

3,3x10 ^-7

10

20

26

1.6

0.15

1.5

±0,20

19000

109

9,0х10 ^-7

12

25

25

3

0.15

1.5

±0,20

19000

109

9,0х10 ^-7

15

25

31

3

0.15

1.5

±0,20

15000

165

2,2x10 ^-6

23

32

32

6

0.15

1.5

±0,20

15000

165

2,6х10 ^-6

27

32

41

6

0.15

1.5

±0,20

12000

270

8,0x10 ^-6

50

38

41

9.5

0.2

1.5

±0,20

12000

270

9,6х10 ^-6

60

40

56

15

0.2

1.5

±0,20

9400

344

3,1х10 ^-5

135

Примечание. Вышеуказанный инерционный момент и технические параметры измерены по стандарту максимальной апертуры. Максимальное номинальное значение крутящего момента связано с долговечностью самой муфты. Чем больше внешний диаметр, тем больше сила, и чем меньше внешний диаметр, тем выше допустимая скорость.
