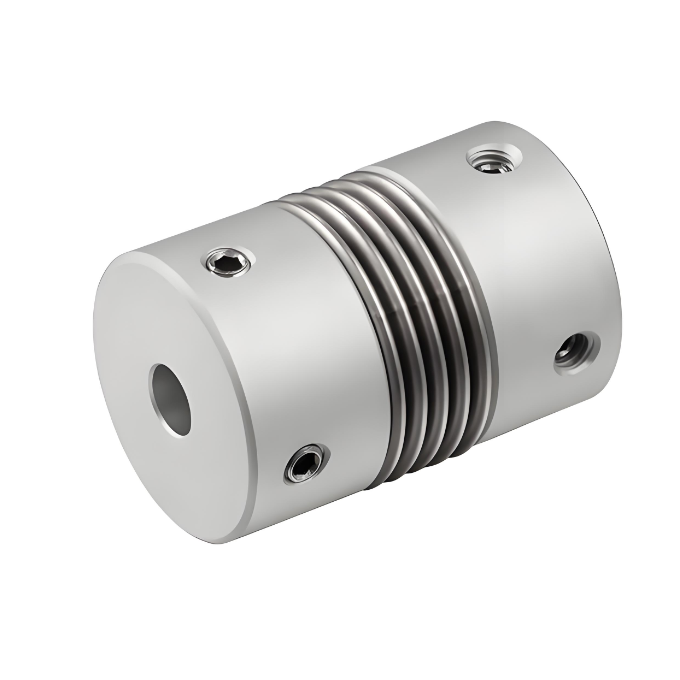

RSK-CPR Сильфонные муфты из алюминиевого сплава Позиционирующий винт более эффективно компенсирует радиальные, угловые и осевые отклонения.

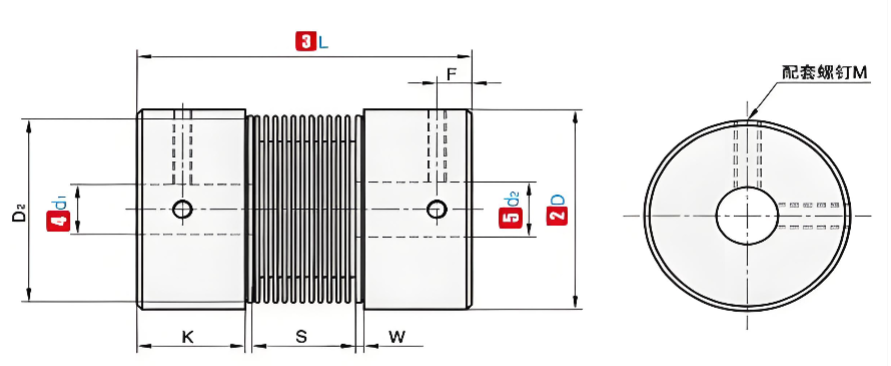

Артикул

ΦD

л

Стандартный внутренний диаметр (мм)

К

Вт

С

Д₂

Ф

М

Крутящий момент затяжки (Нм)

РСК-ЦЛР

16

27

4-5-6-6,35-7-8

7.5

2

8

13.5

3

М3

1.2

20

32

5-6-6,35-7-8-9-9,525

7.2

2.8

12

18

3.5

М3

1.2

22.5

34

5-6-6,35-7-8-9-9,525-10-11-12

8.05

2.8

12.3

20.2

3.6

М4

2.5

25

37

6-6,35-7-8-9-9,525-10-12

9.5

3

12

20.2

4.5

М4

2.5

32

42

8-9-10-11-12-12,7-14-15

8

4

18

27.2

4.5

М5

5

40

51

8-9-9.525-10-11-12-12,7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

М5

5

Примечание. Внутренние отверстия на обоих концах муфты можно свободно комбинировать с минимальным и максимальным внутренним диаметром. Размеры внутреннего диаметра, указанные в таблице, предназначены только для справки. Диаметр отверстия, требуемый клиентом, также указан только для справки. Для получения информации о диаметре отверстия, необходимом заказчику, свяжитесь с нами.

Артикул

ΦD

л

Номинальный крутящий момент (Нм)

Разрешить смещение (мм)

Разрешить наклон (∠°)

Разрешить осевое отклонение (мм)

Разрешить число оборотов в минуту

Сtatic torsional stiffness(N.m/rad)

Мoment of inertia(N.m)

Втeight(g)

РСК-ЦЛР

16

27

0.8

0.1

2

0.3

-1,0

20000

150

7,9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1,0

18000

220

2,0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1,0

16000

300

6,2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1,3

15000

330

6,7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1,3

11000

490

2,0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1,3

10000

530

2,1X10⁻⁵

85

Примечание. Вышеуказанный инерционный момент и технические параметры измерены по стандарту максимальной апертуры. Максимальное номинальное значение крутящего момента связано с долговечностью самой муфты. Чем больше внешний диаметр, тем больше сила, и чем меньше внешний диаметр, тем выше допустимая скорость.
