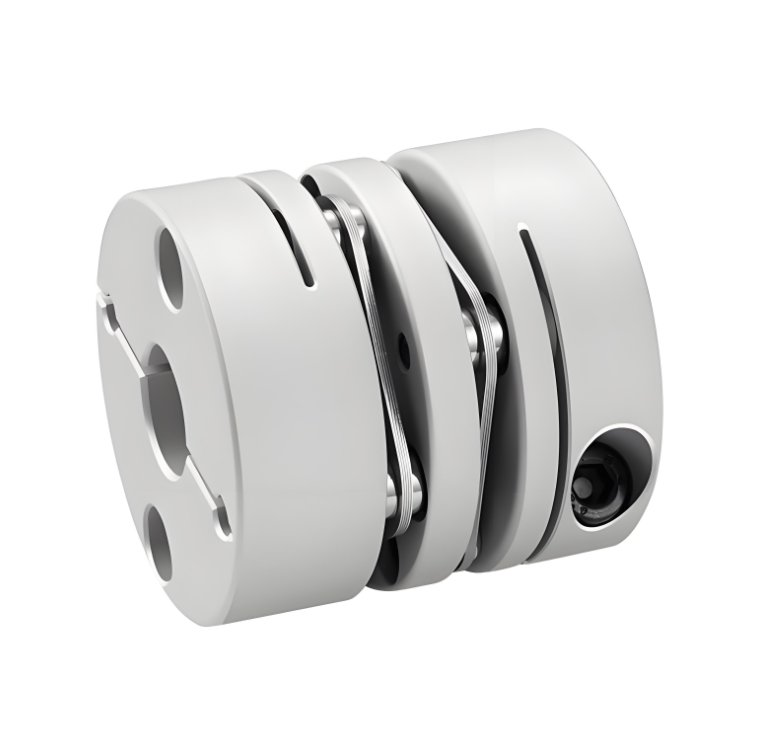

RSK-CPLF Гибкий короткий зажим с двойной диафрагмой из алюминиевого сплава для станков с ЧПУ

Ступенчатая двойная мембранная муфта из алюминиевого сплава представляет собой высокоэффективный компонент трансмиссии, сочетающий в себе передовую конструкцию и высококачественные материалы.

Основной корпус муфты изготовлен из высокопрочного алюминиевого сплава, обладающего отличными легкими характеристиками. По сравнению с традиционными материалами он значительно снижает нагрузку на оборудование и снижает энергопотребление. В то же время хорошая коррозионная стойкость алюминиевого сплава позволяет ему стабильно работать в сложных и суровых условиях. Ключевая часть мембраны тщательно изготовлена из нержавеющей стали, что обеспечивает превосходную эластичность и усталостную прочность муфты. Вал и втулка соединены без зазоров, что обеспечивает простоту установки и компактность конструкции, что позволяет эффективно экономить пространство. Характеристика нулевого люфта обеспечивает точную передачу при прямом и обратном вращении, а точность вращения чрезвычайно высока. Его конструкция с низкой инерцией особенно подходит для сценариев работы на высоких скоростях. Он по-прежнему может поддерживать стабильную передачу на высоких скоростях и снижать вибрацию и шум.

Эта муфта предназначена для сервоприводов и шаговых двигателей и широко используется в высокоточном передаточном оборудовании, таком как станки с ЧПУ. Благодаря надежной работе он может точно передавать мощность, обеспечивать эффективную и стабильную работу оборудования, а также обеспечивать надежную поддержку точной обработки. Будь то промышленное производство или оборудование для автоматизации, ступенчатые двухмембранные муфты из алюминиевого сплава являются идеальным выбором для достижения эффективной и точной передачи.

Связаться с нами

Кодовое имя	Д	л	Стандартный внутренний диаметр (мм)	Э	Н	Д1	Ф	Ч	М	Крутящий момент затяжки (Нм)
РСК-ЦПЛФ	16.6	23	3, 4, 5, 6	3.6	2.2	6.5	3.3	7,5 М2,5 0.	М2.5	0.8
	21	24.5	3, 4, 5, 6, 6,35, 7, 8, 9, 9,525, 10	4.7	2.7	10.5	3.3	7.2	М2.5	0.8
	28	32.2	5, 6, 6,35, 7, 8, 9, 9,525, 10, 11, 12, 12,7, 14	6.2	3.5	15	3.85	9.5	М3	1.2
	34	35	5, 6, 6,35, 7, 8, 9, 9,525, 10, 11, 12, 12,7, 14, 15, 16	7.2	3.7	16.5	4.85	10.2	М4	2.5
	46	44	8, 9, 9,525, 10, 11, 12, 12,7, 14, 15, 16, 17, 18, 19, 20, 22, 24, 25	8.4	4.6	25.5	5	13.2	М5	5
	55	55	10, 11, 12, 12,7, 14, 15, 16, 17, 18, 19, 20, 22, 24, 25, 28, 30	11.6	5.2	31	6	16.5	М5	5

Кодовое имя	Д	л	Номинальный крутящий момент (Нм)	Разрешить смещение (мм)	Разрешить наклон (∠°)	Разрешить осевое отклонение (мм)	Разрешить число оборотов в минуту	Статическая жесткость на кручение (Нм/рад)	Мoment of inertia(N.m)	Вес (г)
РСК-ЦПЛФ	16.6	23	0.5	0.10	1.0	±0,18	9000	480	4,22x10 ^-7	12
	21	24.5	1.0	0.10	1.0	±0,18	8000	750	1,11x10 ^-6	18
	28	32.2	1.5	0.15	1.2	±0,18	8000	2500	4,68x10 ^-6	45
	34	35	3	0.17	1.5	±0,18	8000	4200	1,1x10 ^-5	70
	46	44	9	0.22	1.5	±0,25	8000	11000	3,8х10 ^-5	144
	55	55	25	0.25	1.5	±0,25	8000	16500	1,6x10 ^-4	265
