BJ-B Высокоэффективная трансмиссия фиксированная шаровая клетка тип синхронные универсальные муфты

Высокоэффективная трансмиссия с фиксированной шаровой клеткой синхронной универсальной связи является точным компонентом передачи, предназначенной для сложных условий работы. Его превосходная производительность и надежное качество играют ключевую роль во многих областях. ​

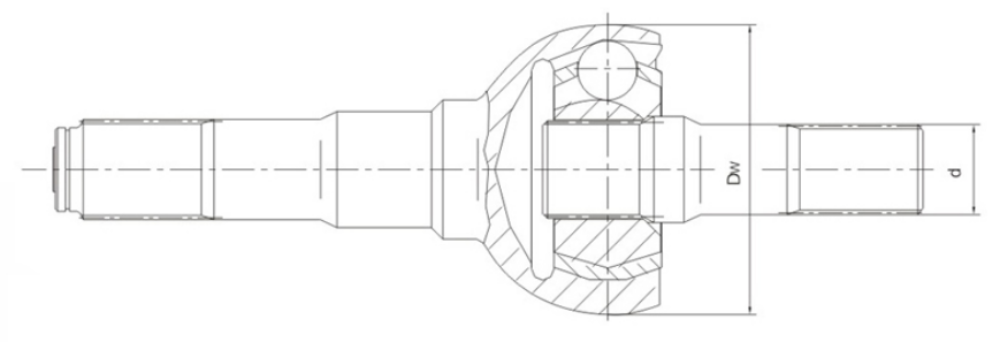

Связь в основном состоит из внешнего кольца шариковой клетки, внутреннего кольца в форме звезды, клетки и стального шара. Внешнее кольцо с шаровой клеткой и внутреннее кольцо в форме звезды тесно связаны с мастером и подчиненными валами соответственно. Центры стальных шариков, передавающих силы, расположены в плоскости, проходящей через центр связи, и расположены в гоночной трассе, состоящей из внешних сферических канавок сферического внешнего кольца и внешних сферических канавок внутреннего кольца в форме звезды. Центры двух сферических поверхностей совпадают с центром универсальной связи. Чтобы убедиться, что центры всех стальных шариков находились на бисекторе угла между осями двух валов, стальные шарики умело установлены в окне клетки. Такая гениальная конструкция гарантирует, что когда угол между мастерами и подчиненными валами изменений муфты, точка передачи силы всегда может быть точно расположена на бисекторе угла, тем самым обеспечивая идеальную синхронизацию скорости между главными и подчиненными валами. ​

Эта связь имеет много значительных преимуществ. С точки зрения производительности передачи, он может достичь высокой синхронной передачи, эффективно снижать потерю энергии во время передачи энергии, а эффективность передачи может достигать 98% или более. В то же время его превосходная производительность буферизации и снижения вибрации может значительно снизить шум, созданный во время работы оборудования, создавая относительно тихую атмосферу для рабочей среды. С точки зрения грузоподъемности, в условиях того же диаметра вращения и угла наклона по сравнению с традиционными муфтами, он может увеличить грузоподъемную емкость в 0,5–1 раза и может легко справиться с условиями тяжелой нагрузки. Кроме того, его компактная структура и небольшая площадь делают его очень подходящим для рабочих сценариев со строгими ограничениями на радиальные измерения. Кроме того, связь обладает превосходной производительностью герметизации и принимает передовую технологию герметизации, чтобы эффективно избежать утечки жира, значительно продлевая цикл технического обслуживания и срок службы оборудования. ​

Высокоэффективная трансмиссия с фиксированной шаровой клеткой Синхронные универсальные муфты широко используются во многих областях, таких как производство автомобилей, машиностроение, металлургическая промышленность, аэрокосмическая промышленность и т. Д. В системе трансмиссии автомобилей, это обеспечивает плавную передачу энергии и улучшает производительность обработки транспортного средства и стабильность вождения; В оборудовании для машиностроения он обеспечивает надежную гарантию для эффективной работы различных типов машин; В крупномасштабном оборудовании в металлургической промышленности он может противостоять огромному крутящему моменту и сложным условиям труда, помогая плавному прогрессу производства; В аэрокосмической области его высокая точность и высокая надежность соответствуют строгим техническим требованиям.
