Барабанная зубчатая муфта RSK-GICLZ, широкий тип промежуточного вала, используется в промышленности.
I. Основные преимущества (по сравнению с цилиндрическими зубчатыми муфтами)
Превосходная компенсация углового и радиального смещения
-
Бочковая конструкция: Наружным краям внешних зубьев придана сферическая (бочкообразная) форма, обеспечивающая больший люфт.
-
Эффект: позволяет внутренним и внешним зубьям сцепляться под большими углами и компенсирует определенные радиальные смещения. Обычно угловая компенсация может достигать 1°30′, а радиальная компенсация значительно лучше, чем у прямозубых зубчатых муфт. Это его самое фундаментальное преимущество.
Высокая грузоподъемность, низкий износ, длительный срок службы
-
Контакт с поверхностью: при смещении цилиндрические зубья сохраняют контакт с поверхностью, избегая краевой нагрузки и концентрации напряжений, характерных для прямозубых зубьев.
-
Эффективное распределение нагрузки: Нагрузка распределяется более равномерно по ширине зуба, что снижает давление на единицу площади.
-
Эффект: Значительно увеличивает нагрузочную способность и ударопрочность муфты, одновременно снижая износ и продлевая срок службы.
Возможность автоматического выравнивания и самоцентрирования
-
Сферическое зацепление, характерное для бочкообразных зубьев, обеспечивает определенную степень «самоадаптируемости». Он может автоматически регулировать незначительное смещение, вызванное ошибками при установке или осадкой фундамента, защищая подшипники подключенного оборудования.
II. Структурные и другие характеристики
Компактная конструкция, передача с высоким крутящим моментом
-
При том же размере цилиндрические зубчатые муфты могут передавать более высокий крутящий момент, обеспечивая высокий объемный КПД.
Требуется смазка и уплотнение.
-
Смазка: поскольку это жесткая подвижная муфта, ее поверхности зубьев требуют хорошей смазки (обычно маслом или консистентной смазкой), чтобы свести к минимуму износ и выделение тепла.
-
Уплотнение: Стандартное оборудование включает в себя уплотнения, такие как уплотнительные кольца или манжетные уплотнения, для предотвращения утечки смазки и попадания внешних загрязнений. Надежность уплотнения напрямую влияет на срок службы муфты.
Высокая надежность, подходит для суровых условий
-
Благодаря своей долговечности муфты типа GIICL широко используются в приложениях, связанных с непрерывной работой, тяжелыми нагрузками, средними и высокими скоростями и небольшим перекосом. Примеры включают: металлургические прокатные станы, горнодобывающее оборудование, тяжелое подъемное оборудование, морские двигательные установки и генераторы.

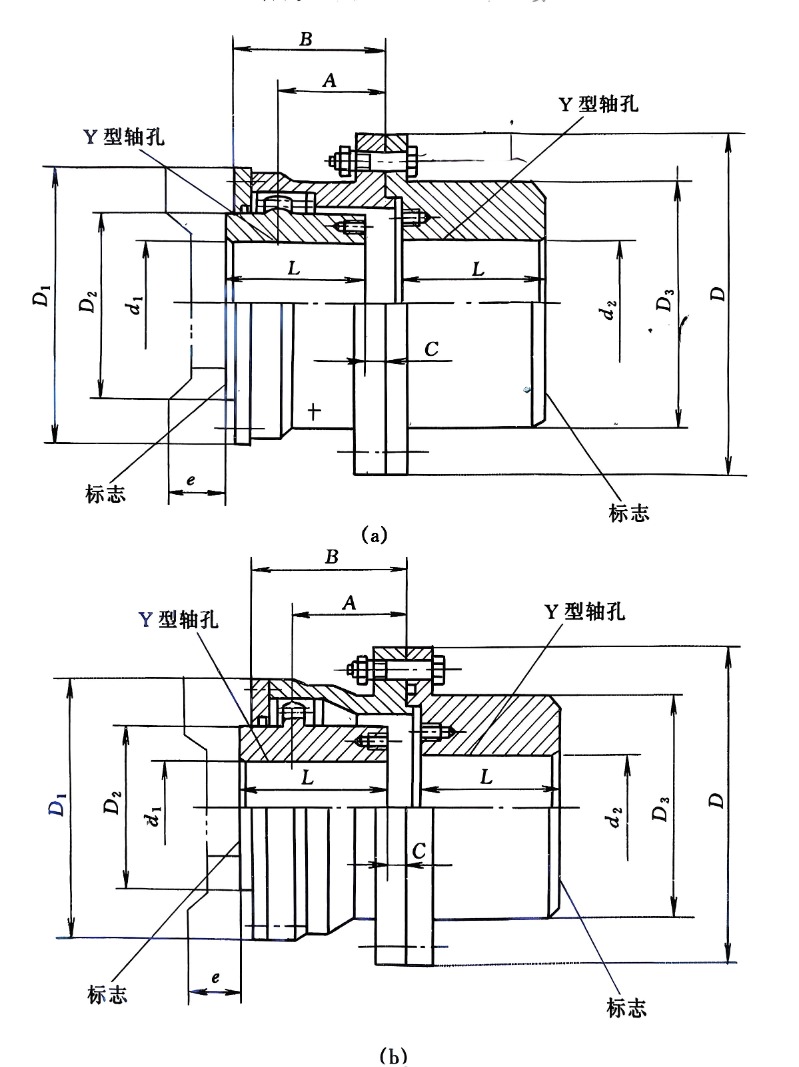

Подробная информация о продукте
