Зубчатая муфта барабанной формы с промежуточной втулкой типа RSK-WGT для компенсации больших расстояний и смещений.

Зубчатая муфта представляет собой механический соединитель с высоким крутящим моментом для неколлинеарных валов, в котором используются внутренние/внешние зубья шестерни во втулках для передачи мощности, компенсируя при этом угловое, радиальное и осевое смещение, что делает ее идеальной для тяжелого промышленного применения, такого как сталелитейные заводы, насосы и конвейеры, где высокая удельная мощность и надежность имеют решающее значение, хотя для долговечности она требует надлежащей смазки и технического обслуживания.

Как это работает

Компоненты: К каждому валу прикреплены две ступицы (с внешними зубьями шестерни), соединенные втулками (с внутренними зубьями шестерни).

Компенсация несоосности: Зубья шестерни допускают перемещение и изгиб, устраняя угловое (из стороны в сторону), радиальное (смещение) и осевое (сквозное) несоосность между валами.

Передача крутящего момента: Плотный поверхностный контакт между корончатыми зубьями шестерни обеспечивает эффективную передачу крутящего момента с исключительной жесткостью на кручение.

Ключевые особенности и преимущества

Высокий крутящий момент: Способен выдерживать нагрузки с очень высоким крутящим моментом.

Компактность: обеспечивает высокое соотношение мощности и веса, подходит для ограниченного пространства.

Надежность: Обеспечивает длительный срок службы при правильной смазке.

Универсальность: доступны в различных конфигурациях (одинарное/двойное зацепление, жесткие/гибкие половины) для различных нужд.

Приложения

Приводы валков (сталелитейная, бумажная промышленность)

Насосы, вентиляторы, конвейеры

Энергетическое оборудование

Техническое обслуживание

Требует периодической смазки (консистентной смазки) для защиты зубьев шестерни.

Правильное выравнивание во время установки имеет решающее значение для надежности и долговечности.

Связаться с нами

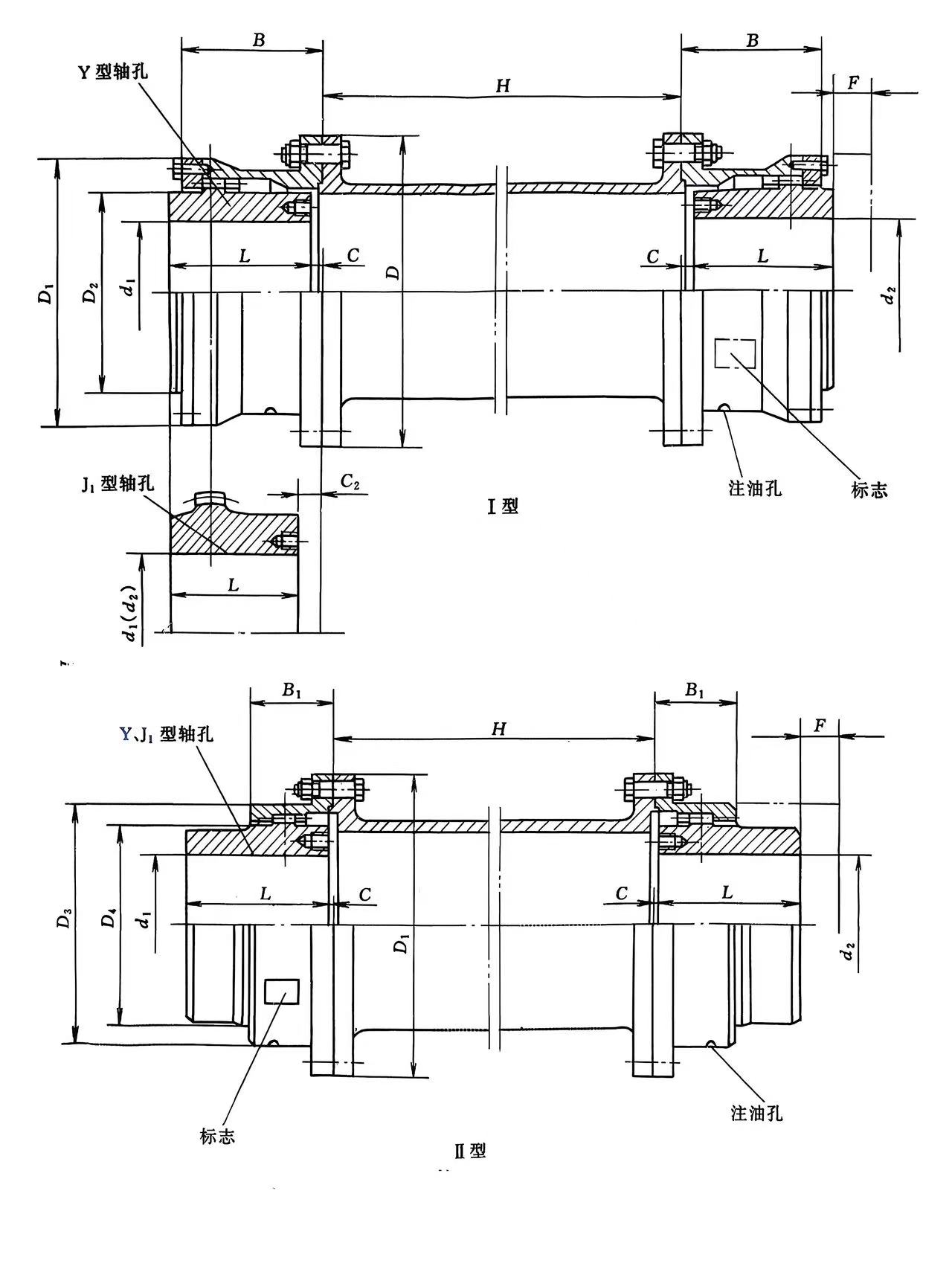

модель	Номинальный крутящий момент Тн/Нм	Диаметр отверстия вала d1\d2	Длина отверстия вала L		Д	Д1	Д2	Д3	Д4	Б	Б1	Ф	Хмин	С		С2	вес м/кг		момент инерции я/кг.м2		Дозировка смазки /мл
			Да	J1										я	яя		я	яя	я	яя	я	яя
РГТ1	710	12,14	32	--	122	115	98	88	60	58	50	30	75	30	--	--	5.66	4.86	0.008	0.0063	0.085	0.04
		16,18,19	42											20	14
		20,22,24	52											10	4
		25,28	62	44										3	3	18
		30,32,35,38	82	60												12
		40,42	112	84												12
РГТ2	1250	22,24	52	--	150	145	118	108	77	68	52	30	80	20	4	--	9.78	7.48	0.0021	0.016	0.09	0.06
		25,28	62											10	3
		30,32,35,38	82	60										3		16
		40,42,45,48,50,55,56	112	84
РГТ3	2500	22,24	52	--	170	165	140	125	90	80	54	30	80	33	7	--	16.7	12.2	0.047	0.033	0.17	0.1
		25,28	62											23	3
		30,32,35,38	82	60										3		25
		40,42,45,48,50,55,56	112	84												16
		60,63	142	107
РГТ4	4500	30,32,35,38	82	--	200	195	160	145	112	90	58	30	100	13	3	--	25.6	19.6	0.098	0.073	0.25	0.15
		40,42,45,48,50,55,56	112	84										3		17
		60,63,65,70,71,75	142	107
		80	172	132
РГТ5	7100	30,32,35,38	82	--	225	215	180	168	128	100	63	30	100	23	3	--	35	26.1	0.175	0.126	0.35	0.22
		40,42,45,48,50,55,56	112	84										3		19
		60,63,65,70,71,75	142	107
		80,85,90	172	132
РГТ6	10000	32,35,38	82	--	245	230	200	185	145	112	67	30	100	35	5	--	51.6	38	0.295	0.213	0.4	0.29
		40,42,45,48,50,55,56	112											5
		60,63,65,70,71,75	142	107												20
		80,85,90,95	172	132
		100	212	167
РГТ7	14000	32,35,38	82	--	272	265	230	210	160	122	74	30	120	45	5	--	68.6	45	0.53	0.35	0.6	0.44
		40,42,45,48,50,55,56	112											15
		60,63,65,70,71,75	142	107										5		20
		80,85,90,95	172	132
		100,110	212	167
РГТ8	20000	55,56	112	--	290	272	245	225	176	136	81	30	120	29	5	--	79.5	55.8	0.71	0.46	0.75	0.55
		60,63,65,70,71,75	142	107										5		34
		80,85,90,95	172	132												20
		100,110	212	167
РГТ9	25000	65,70,71,75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1	0.79
		80,85,90,95	172	132												28
		100 110 120 125	212	167
		130 140	252	202
РГТ10	40000	75	142	--	355	340	300	280	225	165	98	30	155	28	5	--	158.8	121.8	1.87	1.54	1.3	0.9
		80,85,90,95	172	132										5		38
		100 110 120 125	212	167												28
		130 140,150	252	202
		160	302	242
РГТ11	56000	85,90,95	172	--	412	385	345	325	256	180	112	40	175	15	8	--	216.6	169.6	3.71	3.71	1.6	1.23
		100 110 120 125	212	167										8		32
		130 140,150	252	202
		160 170 180	302	242
РГТ12	80000	120 125	212	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.43	6.43	2.6	1.9
		130 140,150	252	202												32
		160 170 180	302	242
		190 200	352	282
РГТ13	112000	140 150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	10.58	3.3	2.4
		160 170 180	302	242												32
		190 200,220	352	282
РГТ14	160000	160 170 180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190 200,220	352	282
		240 250 260	410	330												10
РГТ15	224000	160 170 180	302	242	580	--	488	--	400	280	--	50	240	10	--	43	684.5	--	25.25	--	5	--
		190 200,220	352	282												32
		240 250 260	410	330												10
		280	470	380
РГТ16	280000	180	302	242	650	--	560	--	440	300	--	50	240	12	--	63	948.2	--	43.7	--	7	--
		190 200,220	352	282												32
		240 250 260	410	330												12
		280 300	470	380
РГТ17	355000	200 220	352	282	690	--	600	--	460	325	--	50	280	12	--	48	1059	--	57.37	--	8	--
		240 250 260	410	330												12
		280 300,320	470	380
РГТ18	450000	220	352	282	750	--	650	--	510	350	--	60	280	12	--	73	1399	--	59.37	--	10	--
		240 250 260	410	330												12
		280 300,320	470	380
		340 360	550	450
РГТ19	560000	240 250 260	410	330	775	--	690	--	535	372	--	60	350	12	--	12	1544	--	110.2	--	11	--
		280 300,320	470	380
		340 360,380	550	450
РГТ20	710000	260	410	330	825	--	730	--	580	392.5	--	60	350	14	--	14	2099	--	166.1	--	13	--
		280 300,320	470	380
		340 360,380	550	450
		400	650	540
РГТ21	800000	280 300,320	470	380	925	--	825	--	620	405	--	60	350	14	--	14	2482	--	242.7	--	20	--
		340 360,380	550	450
		400 420 440	650	540
РГТ22	900000	320	470	380	950	--	850	--	665	410	--	60	400	14	--	14	2797	--	299.2	--	26	--
		340 360,380	550	450
		400 420 440,450,460,480,500	650	540
РГТ23	1000000	380	550	450	1030	--	900	--	710	440	--	60	400	14	--	14	3183	--	388.8	--	29	--
		400 420 440,450,460,480,500	650	540
РГТ24	1250000	380	550	450	1060	--	925	--	730	450	--	70	400	16	--	16	3801	--	482	--	32	--
		400 420 440,450,460,480,500	650	540
		520	800	680
