RSK-TGL нейлоновая зубчатая муфта барабана с внутренним кольцом, отличная амортизация

Зубчатая муфта — это механический соединитель с высоким крутящим моментом для неколлинеарных валов, в котором используются внутренние/внешние зубья шестерни во втулках для передачи мощности, компенсируя при этом угловое, радиальное и осевое смещение, что делает ее идеальной для тяжелых промышленных применений, таких как сталелитейные заводы, насосы и конвейеры, где высокая удельная мощность и надежность имеют решающее значение, хотя для долговечности она требует надлежащей смазки и технического обслуживания.

Как это работает

Компоненты: К каждому валу прикреплены две ступицы (с внешними зубьями шестерни), соединенные втулками (с внутренними зубьями шестерни).

Компенсация несоосности: зубья шестерни допускают перемещение и изгиб, устраняя угловое (из стороны в сторону), радиальное (смещение) и осевое (сквозное) несоосность между валами.

Передача крутящего момента: Плотный поверхностный контакт между корончатыми зубьями шестерни обеспечивает эффективную передачу крутящего момента с исключительной жесткостью на кручение.

Ключевые особенности и преимущества

Высокий крутящий момент: Способен выдерживать нагрузки с очень высоким крутящим моментом.

Компактность: обеспечивает высокое соотношение мощности и веса, подходит для ограниченного пространства.

Надежность: Обеспечивает длительный срок службы при правильной смазке.

Универсальность: доступны в различных конфигурациях (одинарное/двойное зацепление, жесткие/гибкие половины) для различных нужд.

Приложения

Приводы валков (сталелитейная, бумажная промышленность)

Насосы, вентиляторы, конвейеры

Энергетическое оборудование

Техническое обслуживание

Требует периодической смазки (консистентной смазки) для защиты зубьев шестерни.

Правильное выравнивание во время установки имеет решающее значение для надежности и долговечности.

Связаться с нами

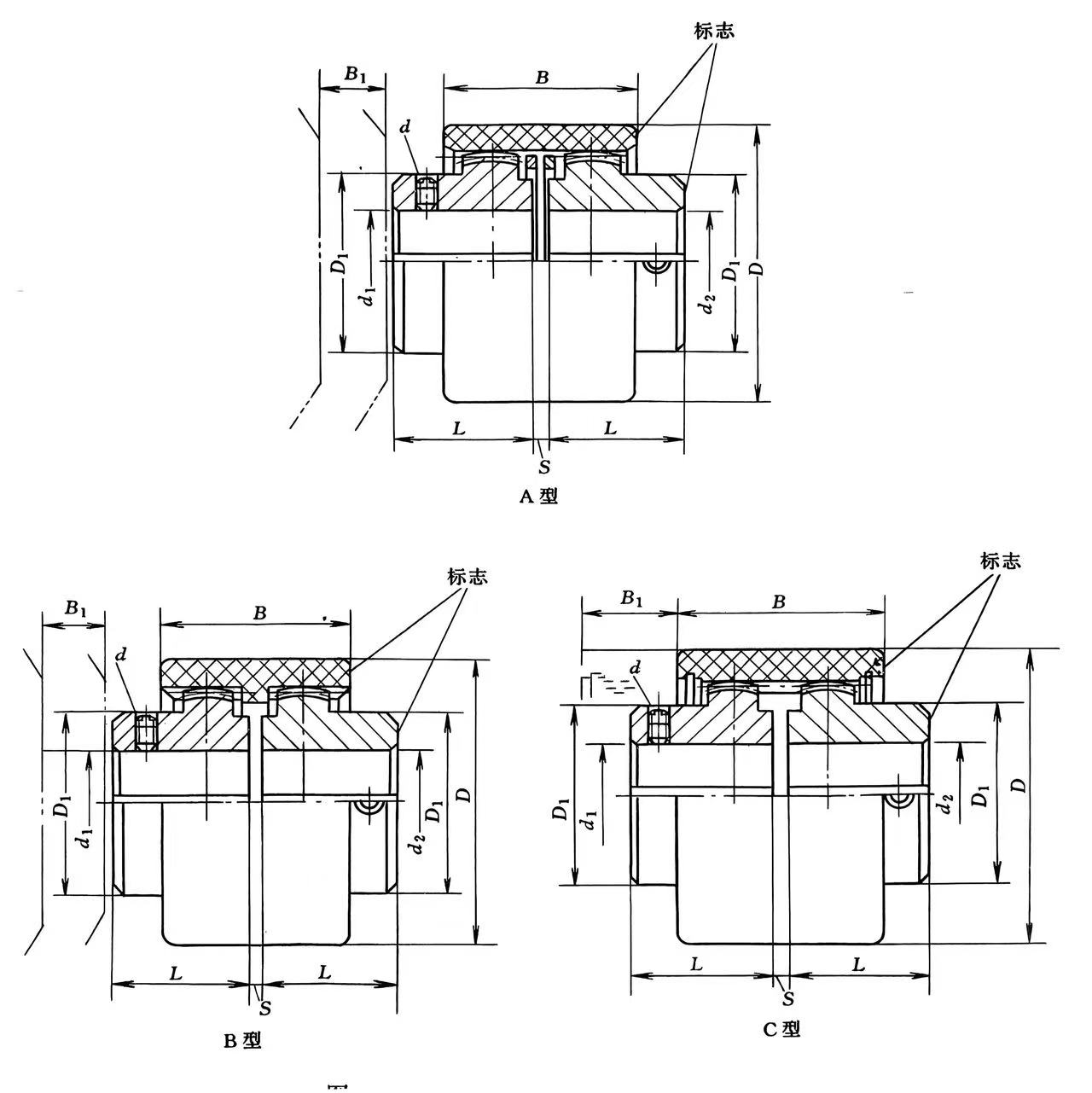

Модель	Номинальный крутящий момент /Н·м	Допустимое вращение Скорость [н]	Диаметр отверстия вала	Отверстие вала Длина L	Д			Б				S	д	Вес		Момент инерции я
					А, Б-образный	С-образный		А, Б-образный	С-образный	А, Б-образный	С-образный
														А-образный Б-shaped	С-образный	А-образный Б-shaped	С-образный
ТГЛА1 ТГЛБ1	10	10000	6、7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8、9	20									М5
			10, 11	22
			12, 14	27
ТГЛА2 ТГЛБ2	16	9000	8、9	20	48	--	32	38	--	17	--	4	М5	0.278	--	0.00006	--
			10, 11	22
			12, 14	27
			16, 18, 19	30
ТГЛА3 ТГЛБ3 ТГЛК3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	М5	0.482	0.533	0.00012	0.00015
			12, 14	27							24
			16, 18, 19	30
			20, 22, 24	38
ТГЛА4 ТГЛБ4 ТГЛК4	45	8000	12, 14	27	66	70	45	46	--	21	26	4	М8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
ТГЛА5 ТГЛБ5 ТГЛК5	63	7500	14	27	75	85	50	48	--	22	27	4	М8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
ТГЛА6 ТГЛБ6 ТГЛК6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	М8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
ТГЛА7 ТГЛБ7 ТГЛК7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	М8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40, 42	84
ТГЛА8 ТГЛБ8 ТГЛК8	140	5600	22、24	38	100	100	72	50	60	23	28	4	М8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40, 42、45、48	84
ТГЛА9 ТГЛБ9 ТГЛК9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	М10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70	107
ТГЛА10 ТГЛБ10 ТГЛК10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	М10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70、 71, 75	107
			80, 85	132
ТГЛА11 ТГЛБ11 TGLC11	1250	3000	40, 42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	М10	34.26	34.56	0.1624	0.165
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100、110	167
ТГЛА12 ТГЛБ12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	М16	66.42	66.86	0.4674	0.4731
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100、110、120、125	167
