RSK-TBC 6ZT Высокоскоростная и мощная многодиафрагменная трансмиссионная муфта

Серия РСК-ТБ

Подходит для гладких валов и ограничителя крутящего момента.

Продвинутая техника

Передача до 100 % крутящего момента при переменных нагрузках с низкой мгновенной инерцией.

Устойчивая высокая жесткость на кручение и нулевой люфт.

Высокая компенсация смещения и низкая сила реакции

Высокая торсионная жесткость

Абсолютно износостойкий, не требует обслуживания

Модульная конструкция, простота установки, использования и замены.

Никакой деформации группы диафрагм или превышения силы фрикционного запирания не произойдет.

Указанное смещение можно использовать до 100 % при передаче постоянного крутящего момента.

Никелированная поверхность для повышения устойчивости к ржавчине и увеличения срока службы

Связаться с нами

Предыдущий ：RSK-TBZ 8ZT Превосходные динамические характеристики на высоких скоростях мембранная муфта для датчиков крутящего момента Следующий：Нет следующей статьи

Подробная информация о продукте

Обзор продукта

Модель: RSK-TBC 6ZT					6077	6089	6104	6123	6143	6167
Номинальный крутящий момент			Т кн	Нм	300	420	650	1100	1600	2600
Пиковый крутящий момент			Т кс	Нм	450	630	975	1650	2400	3900
Внешний диаметр			Д	мм	77	89	104	123	143	167
Диаметр отверстия			д	мм	25-45	32-52	40-60	45-70	55-90	65-100
Максимальная скорость			Н макс	мин-1	13600	11800	10100	8500	7300	6200
Компенсация	Осевое смещение		△Ка	мм	0.8	0.9	1.1	1.3	1.5	1.7
	Радиальное смещение	Рукав 1	△Кр	мм	0.2	0.2	0.25	0.3	0.3	0.35
	Радиальное смещение	Рукав 2	△Ке	мм	0.7	0.8	1	1.25	1.45	1.5
	Угловое смещение	Одиночная диафрагма		°	0.7
	Угловое смещение	Дouble Diaphragm		°	1.4
Пружинная жесткость				Нм/рад	285	305	875	1285	2025	3260

Модель: RSK-TBC 6ZT					6077	6089	6104	6123	6143	6167
Номинальный крутящий момент			Т кн	Нм	190	290	450	720	1000	1600
Пиковый крутящий момент			Т кс	Нм	285	435	675	1080	1500	2400
Внешний диаметр			Д	мм	77	89	104	123	143	167
Диаметр отверстия			д	мм	25-45	32-52	40-60	45-70	55-90	65-100
Максимальная скорость			Н макс	мин-1	13600	11800	10100	8500	7300	6200
Компенсация	Осевое смещение		△Ка	мм	1.1	1.3	1.5	1.8	2.1	2.5
	Радиальное смещение	Рукав 1	△Кр	мм	0.3	0.3	0.4	0.45	0.45	0.55
	Радиальное смещение	Рукав 2	△Ке	мм	1.0	1.2	1.5	1.8	2.1	2.2

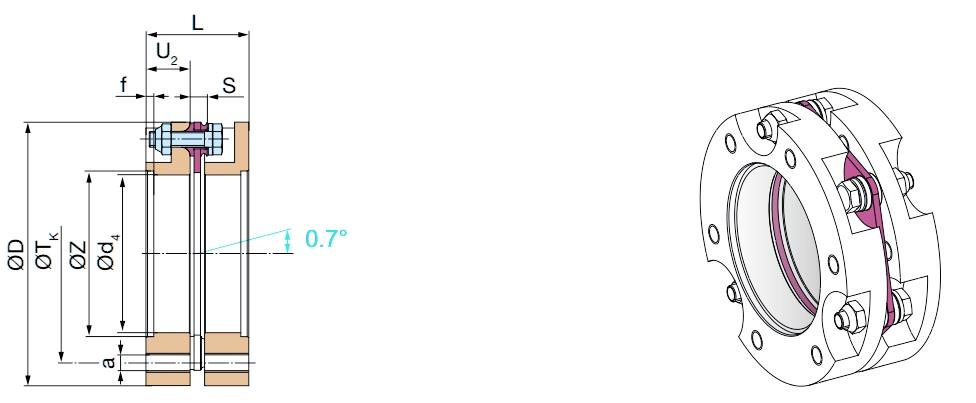

	Угловое смещение	Одиночная диафрагма		°	1

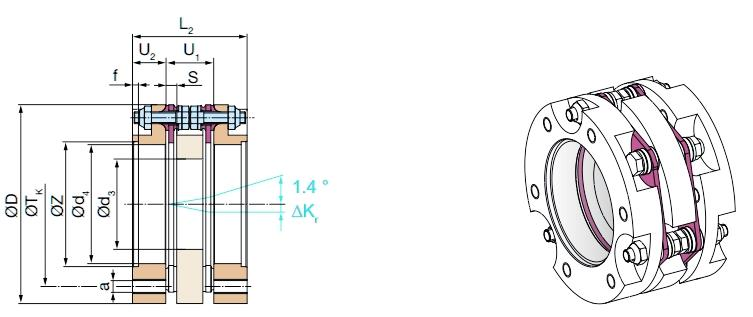

	Угловое смещение	Дouble Diaphragm		°	2
Пружинная жесткость				Нм/рад	229	248	298	876	1089	1990

Примечания:
1. Номинальный крутящий момент применяется к переменному крутящему моменту и смещению к максимальному значению.
2. Пиковый крутящий момент подходит для одного направления вращения и максимального давления ≤ 10 ⁵

3. Максимальная скорость не подходит для слишком длинного рукава.
4. Смещение не подходит для одновременного достижения максимального значения.
5. Осевое смещение подходит для конструкции с двойной диафрагмой и является статическим значением.
6. Угловая жесткость пружины подходит для одиночных диафрагм.
7. Для получения информации о конкретных размерах обращайтесь в наш конструкторский отдел.
