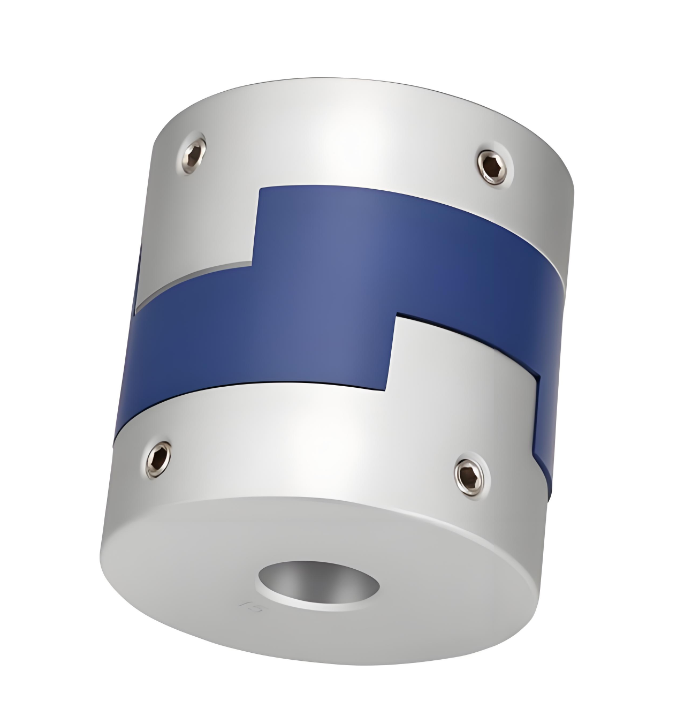

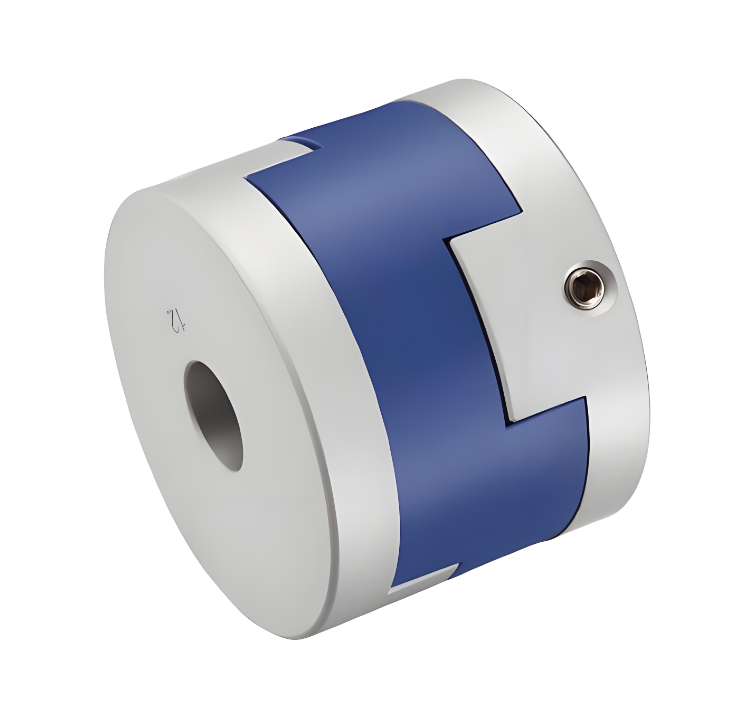

RSK-CPH Кресто-ползуновые муфты из алюминиевого сплава зажимного типа, съемная конструкция, простая установка

代号

кодовое имя

Д

л

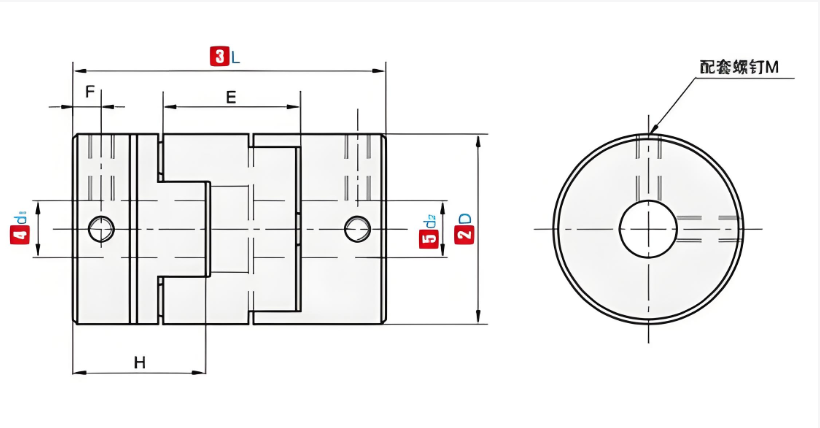

常用Д1/D2 内径尺寸     Стандартный внутренний диаметр (мм)

Э

Ф

Ч

М

拧紧扭矩

Крутящий момент затяжки (Нм)

РСК-ЦПХ

16

18

4 5 6 6,35 7 8

12

3.0

7.1

М3

1.2

20

25

5 6 6,35 7 8 9,525 10 11 12

12.7

3.0

10.1

М4

2.5

25

28

5 6 6,35   8 9,525 10 11 12         14

17.7

2.8

21

М4

2.5

32

33

5 6           8 9,525 10 11 12 12,7 14 15 16

20

3.4

14

М4

2.5

40

32

8 9,525 10 11 12 12,7 14 15 16 17 18 19 20

20.3

3.2

14

М4

2.5

44

46

8 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22

18.4

3.5

20.7

М5

5

50

38

10      12 12,7 14 15 16 17 18 19 20 22 24 25

22.35

3.8

16.5

М5

5

55

57

10      12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32

25.8

7.8

26.2

М5

5

63

47

14 15 16 17 18 19 20 22 24 25 28 30 32

25.8

6.0

21

М6

8

70

77

16 17 18 19 20 22 24 25 28 30 32 35 38 40

25

13.5

36.5

М8

20

代号

кодовое имя

Д

л

额定扭矩     номинальный крутящий момент (Н·м)

容许偏心      Допустимое смещение (мм)

容许偏角Разрешить наклон(∠°)

容许轴向偏差Допускать осевое отклонение (мм)

容许转速Разрешить RPM

静态扭转钢度Статическая жесткость на кручение (Нм/рад)

惯性矩          Момент инерции (Н·м)

重量Вес (г)

РСК-ЦПХ

16

18

0.7

0.8

3

±0,20

9000

30

3,0x10 ^-7

6

20

25

1.2

1.2

7000

58

3,0x10 ^-7

18

25

28

2

1.6

6000

130

2,8х10 ^-6

25

32

33

4.5

2

4800

270

8,9х10 ^-5

44

40

32

9

2.4

3600

520

2,1х10 ^-5

81

44

46

12

2.8

3500

560

3,8х10 ^-5

136

50

38

19

2.6

3000

800

6,0x10 ^-5

142

55

57

22

3.3

2800

795

9,9х10 ^-5

255

63

47

33

3

2500

1200

2,1х10 ^-4

320

70

77

56

3.8

2500

1260

3,9х10 ^-4

445
