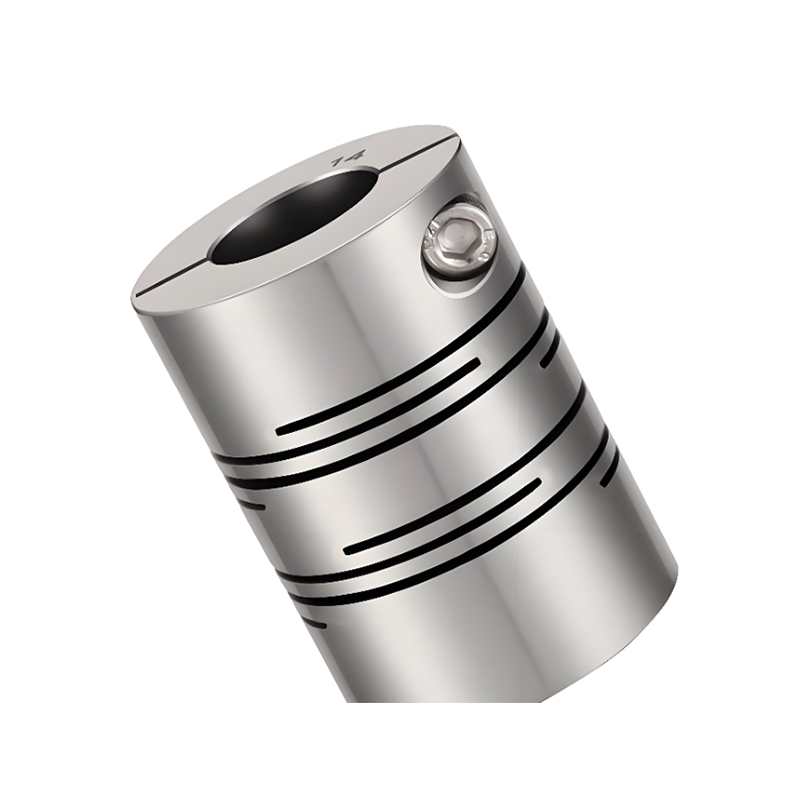

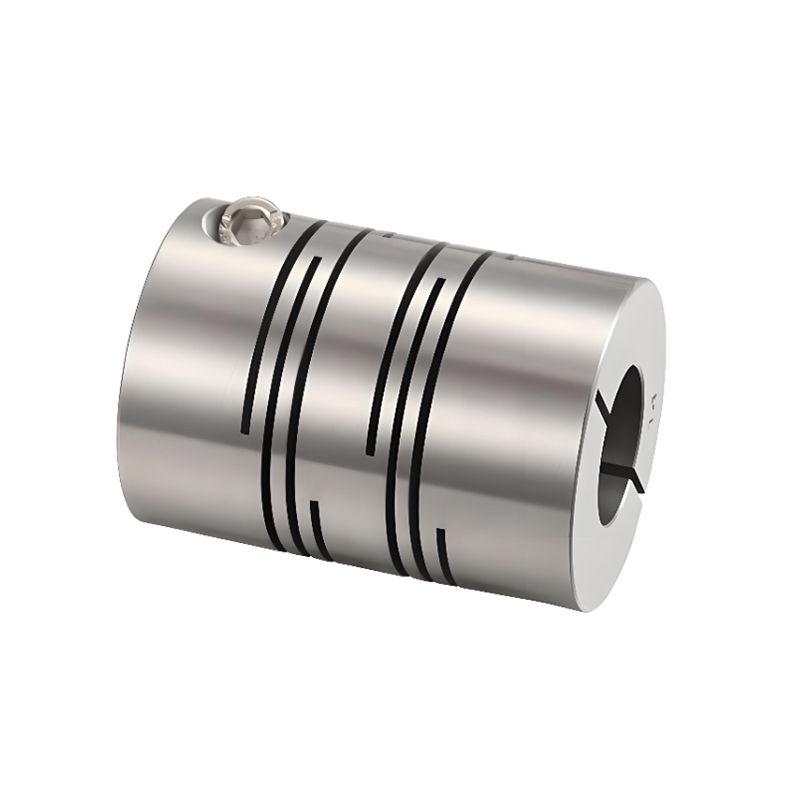

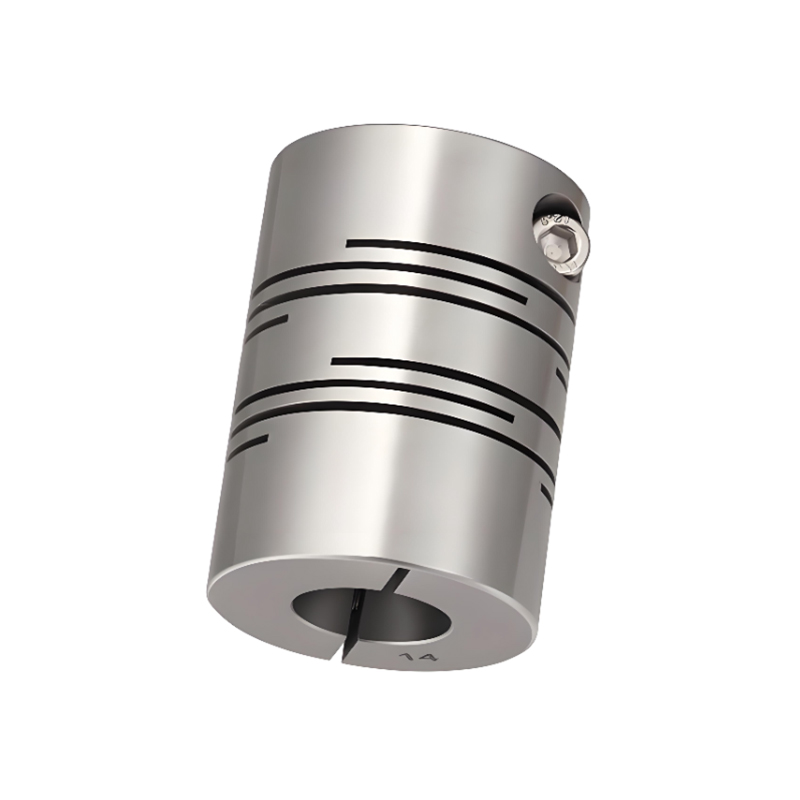

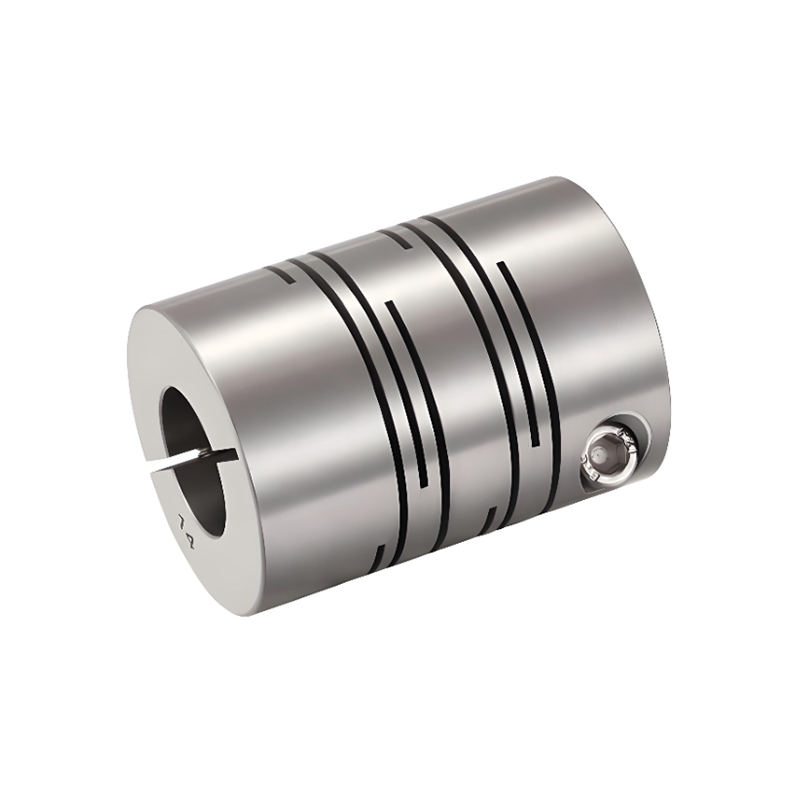

RSK-CPPCG Высокопрочная муфта вала параллельной линии из нержавеющей стали с зажимом

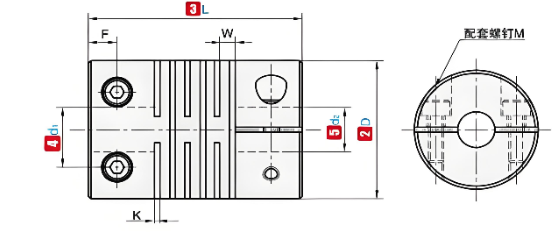

Кодовое имя

Д

л

Стандартный внутренний диаметр (мм)

К

Вт

Ф

М

Крутящий момент затяжки (Нм)

РСК-КППКГ

16

17.4

3  4  5  6

0.55

1.18

3.0

М2.5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

М2.5

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

М3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

М3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

М3

1.2

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

М4

2.5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

М4

2.5

Примечание. Внутренние отверстия на обоих концах муфты можно свободно комбинировать с минимальным и максимальным внутренним диаметром. Размеры внутреннего диаметра, указанные в таблице, предназначены только для справки. Диаметр отверстия, требуемый клиентом, также указан только для справки. Для получения информации о диаметре отверстия, необходимом заказчику, свяжитесь с нами.

Кодовое имя

Д

л

Номинальный крутящий момент (Нм)

Разрешить смещение (мм)

Разрешить наклон (∠°)

Разрешить осевое отклонение (мм)

Разрешить число оборотов в минуту

Статическая жесткость на кручение (Нм/рад)

Мoment of inertia(N.m)

Втeight(g)

РСК-КППКГ

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8х10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2,0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2х10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3х10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3х10 ^-4

358

Примечание. Вышеуказанный инерционный момент и технические параметры измерены по стандарту максимальной апертуры. Максимальное номинальное значение крутящего момента связано с долговечностью самой муфты. Чем больше внешний диаметр, тем больше сила, и чем меньше внешний диаметр, тем выше допустимая скорость.
