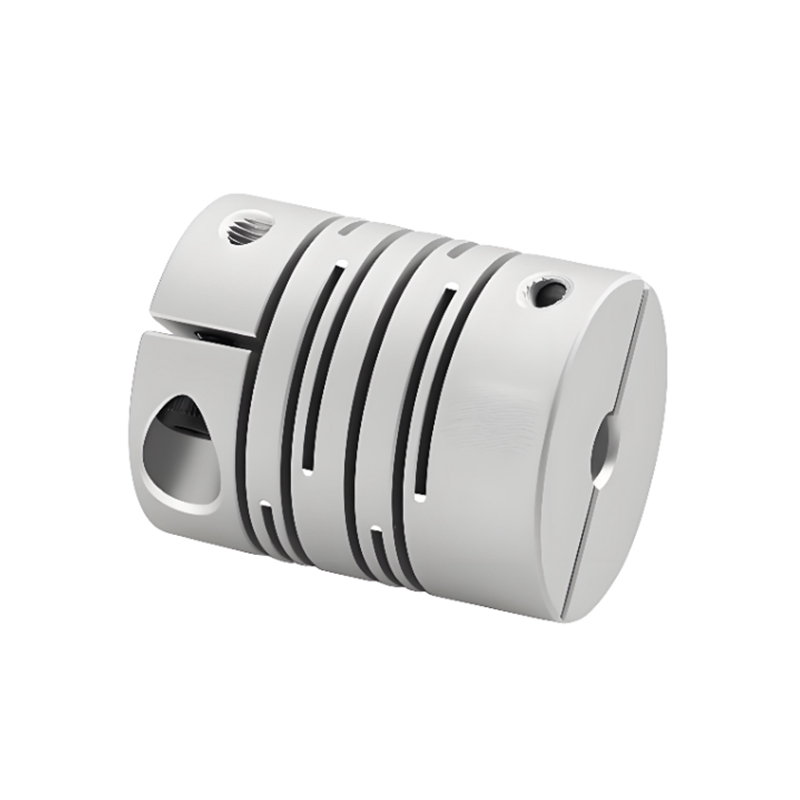

RSK-CPPC Высокожесткая муфта вала из алюминиевого сплава с параллельной линией и зажимом

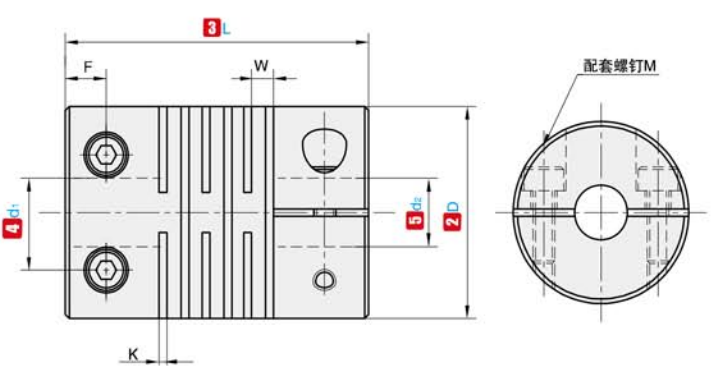

Кодовое имя

Д

л

Стандартный внутренний диаметр (мм)

К

Вт

Ф

М

Крутящий момент затяжки (Нм)

РСК-КППК

16

17.5

3  4  5  6

0.55

1.18

3.0

М2.5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

М2.5

0.8

24

25

4  5  6  6,35   7  8  9         10

0.55

1.49

3.78

М3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

4.5

М3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

М3

1.2

Примечание. Внутренние отверстия на обоих концах муфты можно свободно комбинировать с минимальным и максимальным внутренним диаметром. Размеры внутреннего диаметра, указанные в таблице, предназначены только для справки. Диаметр отверстия, требуемый клиентом, также указан только для справки. Для получения информации о диаметре отверстия, необходимом заказчику, свяжитесь с нами.

Кодовое имя

Д

л

Номинальный крутящий момент (Нм)

Разрешить смещение (мм)

Разрешить наклон (∠°)

Разрешить осевое отклонение (мм)

Разрешить число оборотов в минуту

Статическая крутильная жесткость (Нм/рад)

Мoment of inertia(N.m)

Втeight(g)

РСК-КППК

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8х10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

12

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0x10 ^-6

23

29

30

3

0.05

0.5

±0,10

13000

1400

5,2х10 ^-6

41

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

62

Примечание. Вышеуказанный инерционный момент и технические параметры измерены по стандарту максимальной апертуры. Максимальное номинальное значение крутящего момента связано с долговечностью самой муфты. Чем больше внешний диаметр, тем больше сила, и чем меньше внешний диаметр, тем выше допустимая скорость.
