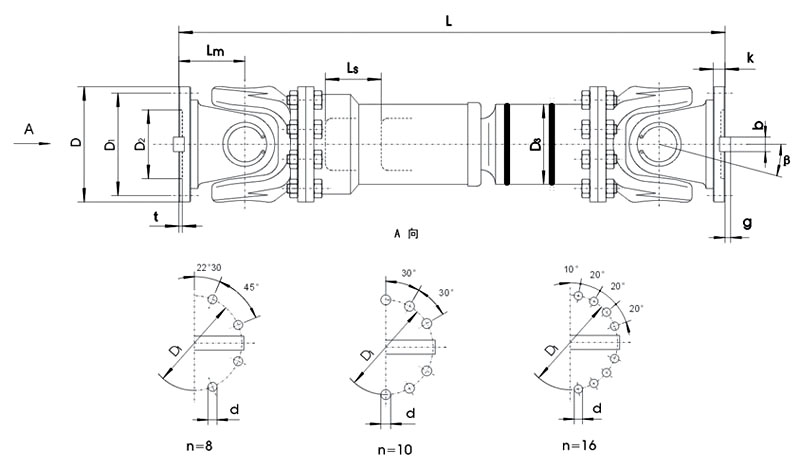

RSK-SWC BF Крупногабаритный стандартный телескопический фланцевый универсальный шарнир поперечного вала Высокая эффективность передачи

Карданный вал, также известный как карданный шарнир, шарнир Гука или U-образный шарнир, является основным компонентом, широко используемым в системах механического привода. Его основная функция — соединение двух валов, оси которых не лежат на одной прямой, и передача между ними крутящего момента и вращательного движения. Принцип его работы основан на механизме сферической связи, позволяющем соединенным валам образовывать определенный прилежащий угол (обычно до 15–20 °) в плоскости и компенсирующий незначительное осевое, радиальное и угловое смещение.

Типичная одинарная карданная муфта в основном состоит из следующих компонентов:

Хомут (ведущий хомут и ведомый хомут): концы вилок U-образной или вилочной формы прикреплены к валам.

Крестовой вал/паук (крестообразный): основной компонент, состоящий из четырех цапф, расположенных крестообразно.

Игольчатые роликоподшипники/подшипники скольжения: устанавливаются между шейками поперечного вала и отверстиями вилки для уменьшения трения и износа.

Крышка подшипника/стопорное кольцо (стопорное кольцо): используется для фиксации и уплотнения подшипников, предотвращая их разборку.

Чтобы преодолеть колебания скорости, присущие одному шарниру, в инженерной практике обычно используется последовательно соединенное «двойное универсальное соединение». Эта установка должна соответствовать правилу установки, согласно которому «углы входного и выходного валов относительно промежуточного вала равны, а траверсы на обоих концах промежуточного вала лежат в одной плоскости» для достижения передачи постоянной скорости.

Компенсирует большое угловое смещение:

Его самое заметное преимущество. Один шарнир может выдерживать относительно большой рабочий угол (обычно 15–25°, в специальных конструкциях до 35°), что делает его идеальным для соединения валов со значительными ошибками при установке или подверженных относительному перемещению во время работы.

Компактный дизайн с высокой грузоподъемностью:

Относительно простая, но прочная конструкция, часто выкованная из высокопрочной легированной стали. Способен передавать очень высокий крутящий момент, подходит для тяжелонагруженного оборудования (например, прокатных станов, кораблей, горнодобывающего оборудования).

Высокая эффективность передачи:

При использовании игольчатых роликоподшипников потери на трение минимальны, а КПД достигает 98–99,9%.

Высокая надежность и относительно простое обслуживание:

Прочный и долговечный, с длительным сроком службы при правильной смазке. Неисправности обычно проявляются в виде износа поперечного вала или подшипников, которые сравнительно легко заменить.

Подходит для суровых условий:

Может работать в пыльных, влажных условиях или в средах с перепадами температур при наличии защитных крышек или уплотнений.

Основные области применения:

Автомобильная промышленность: системы карданного вала, соединяющие трансмиссию с ведущим мостом.

Металлургическое оборудование: Приводные механизмы прокатных станов, правильных машин.

Строительная техника: места, где требуется передача мощности под большим углом на кранах, экскаваторах, автобетононасосах и т. д.

Бумажное оборудование, морская промышленность, тяжелое горнодобывающее оборудование: оборудование, передающее высокий крутящий момент и приводящее к смещению валов.
