Цепные муфты RSK-KC для передачи мощности. Простая установка. Меньшие требования к центровке.

Цепная муфта КС, полностью известная как «муфта роликовой цепи», представляет собой механический элемент, который передает мощность посредством зацепления двухцепных или многониточных роликовых цепей с двумя полумуфтами звездчатого типа с одинаковым количеством зубьев.

Его основной принцип основан на «гибкости» цепи для компенсации относительного смещения между двумя валами, а также использовании зацепления между зубьями звездочки и роликами цепи для передачи крутящего момента. Относится к категории эластичных муфт без упругих элементов. Ее компенсационная способность в первую очередь обусловлена ​​зазором внутри шарниров цепи и присущей цепи гибкостью.

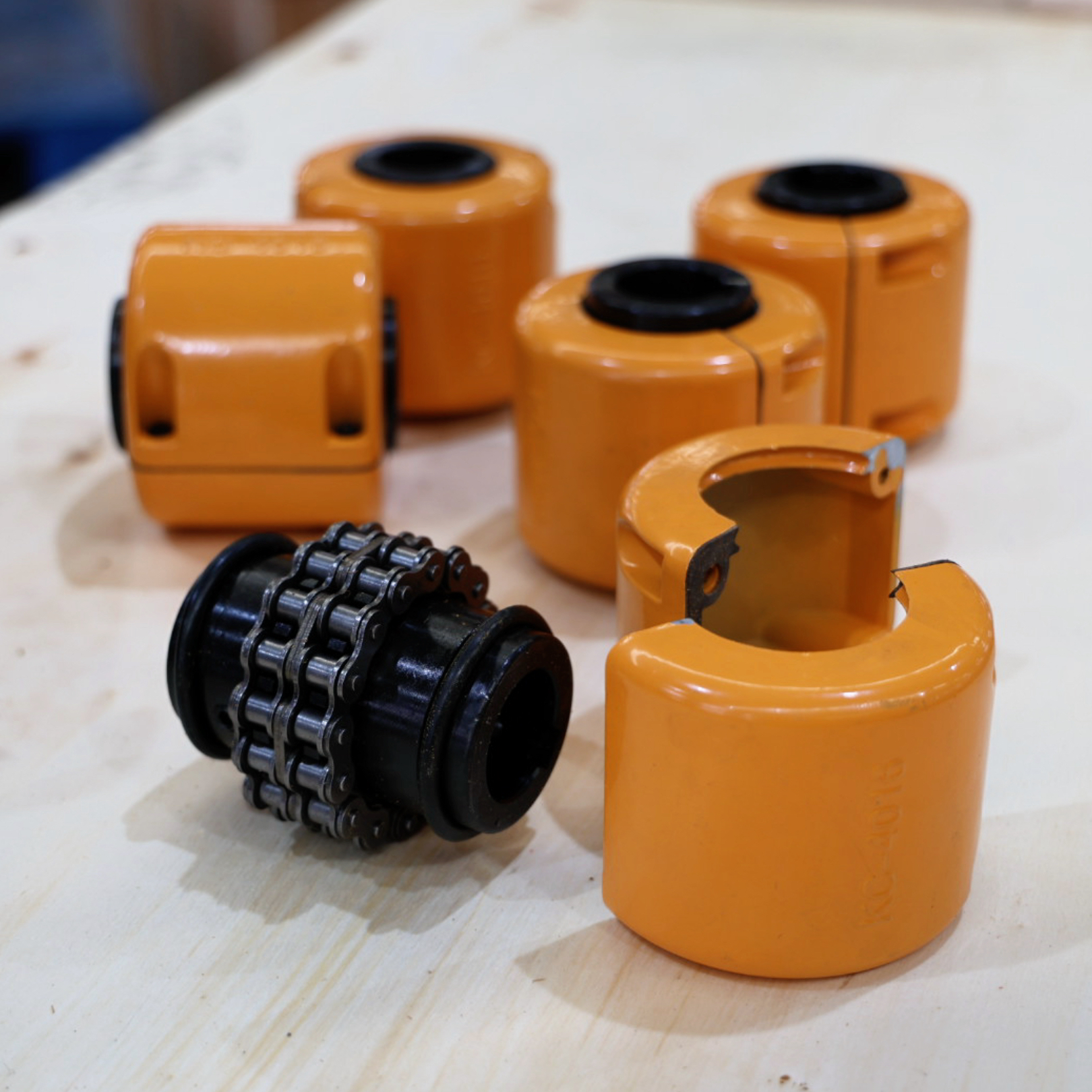

Стандартная цепная муфта KC в основном состоит из следующих компонентов:

Две полумуфты типа звездочки: по форме идентичны звездочкам, обычно изготовлены из высококачественной легированной стали и соединены с ведущим и ведомым валами с помощью шпонок, конических втулок и т. д.

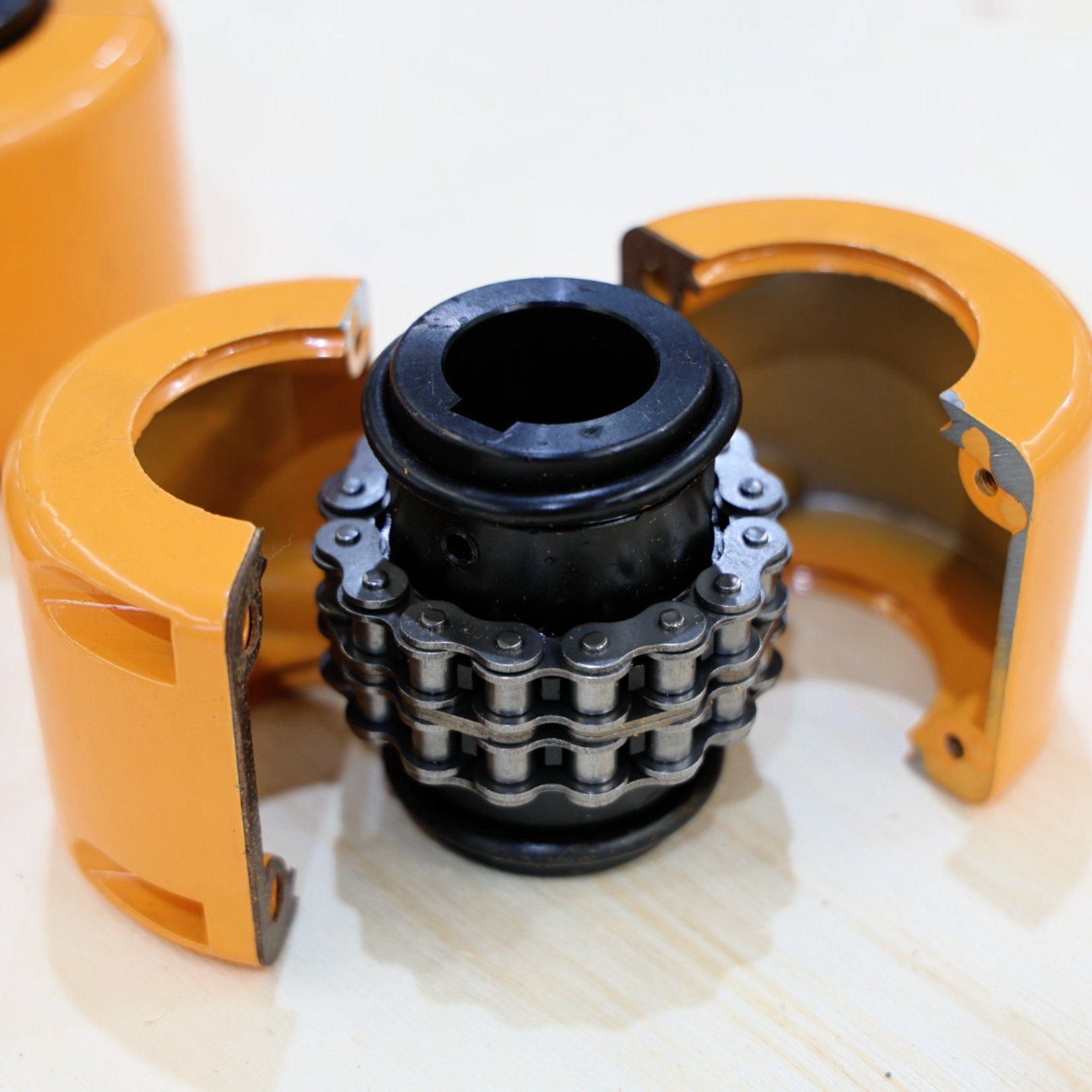

Двухпрядная (или многопрядная) роликовая цепь: служит промежуточным гибким элементом, охватывающим обе полумуфты и входящим в зацепление с ними.

Защитный кожух (корпус): Обычно состоит из двух разделенных металлических крышек (стали или алюминия), скрепленных болтами. Его основные функции:

Защитная защита: предотвращает вылет высокоскоростной вращающейся цепи и возникновение несчастных случаев в случае поломки.

Резервуар для смазки: может быть заполнен консистентной смазкой для обеспечения непрерывной смазки и предотвращения ржавчины цепи.

Защита от пыли и загрязнений: защищает цепь от внешней пыли, влаги и мусора.

Ключевые характеристики

Простая структура, низкая стоимость:

Мало компонентов, отработанные производственные процессы (звездочки и цепи входят в стандартную комплектацию). Это один из типов муфт с самым высоким соотношением цены и качества.

Простая установка, более низкие требования к выравниванию:

Благодаря присущему зазору и гибкости он хорошо приспосабливается к осевым, радиальным и угловым ошибкам установки (комбинированному несоосности) между валами. Установка и регулировка выполняются быстрее и проще по сравнению с зубчатыми или дисковыми муфтами.

Сильная несущая способность:

Конструкция многониточной цепи может передавать значительный крутящий момент, что делает ее подходящей для приводов средней мощности и средней нагрузки.

Допускает относительно большое осевое смещение:

Цепь может скользить в осевом направлении вдоль зубьев звездочки, что позволяет компенсировать значительный осевой люфт, вызванный тепловым расширением или зазорами в подшипниках.

Простое обслуживание (для открытых конструкций):

Ранние цепные муфты открытого типа без защитных кожухов позволяли непосредственно наблюдать за износом и облегчали смазку. Современные защищенные конструкции также требуют лишь периодического открытия корпуса для проверки и смазки.

Легкая разборка:

Не требует осевого перемещения подключенного оборудования. Простое снятие защитных болтов и соединительного звена цепи (если оно используется) позволяет снять цепь и расцепить ее.

Основные области применения

Цепные муфты KC подходят для экономичного применения со средними и низкими скоростями, средними нагрузками, требующими некоторой компенсации несоосности, а также там, где высокая точность передачи не имеет решающего значения.

такие как:

Сельскохозяйственная техника: Приводы для комбайнов, тракторов и т.д.

Конвейерное оборудование: Приводы для ленточных конвейеров, цепных конвейеров.

Общепромышленное оборудование: Вентиляторы, насосы, миксеры, барабаны.

Строительная техника: Небольшие смесительные установки, подъемное оборудование.

Некоторое экономичное оборудование для легкой промышленности.
