Гибкий крутящий момент гибкий ствол вала Giicl Brum Gear Coupling (узкий тип)

Гикл-муфта представляет собой связующую шестерню в форме барабана, которая передает крутящий момент между двумя вращающимися валами, используя ячеистые внутренние и внешние зубы. «Узкий тип» (GIICL) оснащен уменьшенным внешним диаметром по сравнению со стандартными типами, что делает его подходящим для компактных установок без ущерба для пропускной способности или гибкости выравнивания. Он соответствует китайскому стандартному JB/T 8854.2-2001, и его конструкция широко распространена в оборудовании для передачи электроэнергии в тяжелой промышленности.

Рабочий принцип
Гикл -муфта работает через сетку коронованных внешних зубов на ступице с внутренними зубами в рукаве. По мере применения крутящего момента он переносится через контактные поверхности зубов. Коронированная форма зубчатых зубов позволяет связке приспособить угловое смещение и небольшое осевое движение, при этом сохраняя высокую способность передачи крутящего момента. Этот механизм трения и управления обеспечивает непрерывную и эффективную доставку энергии даже при смещении или колебаниях нагрузки.

Структура и композиция

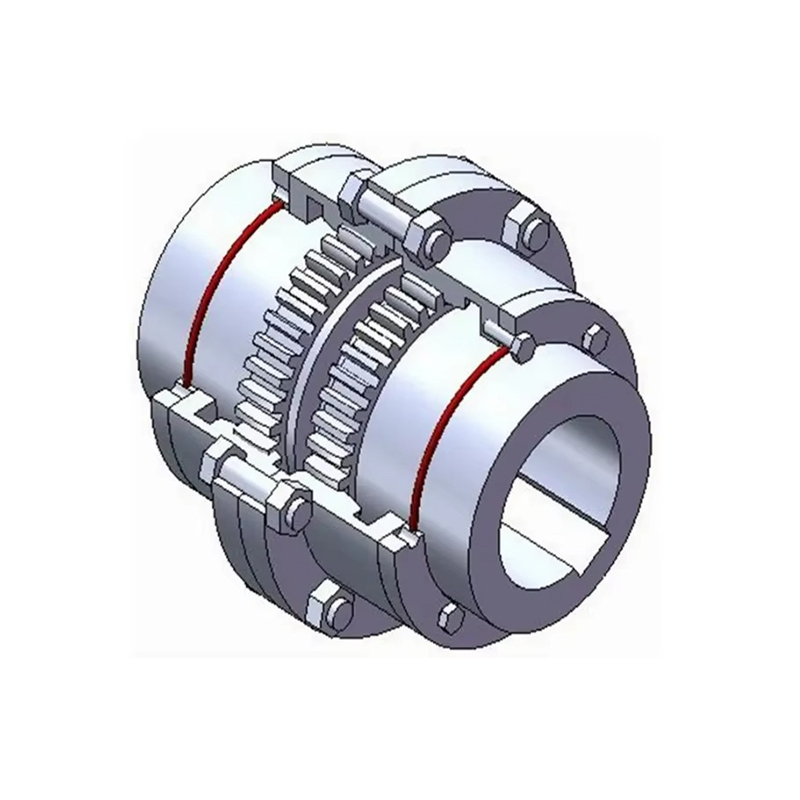

Связанная сцепление с узким типом GIICL состоит из:
Два концентратора с внешними барабанными зубами передачи: каждый устанавливается на валу с коронованными зубами для лучшей угловой компенсации.
Два внутренних рукава (внешние раковины): размещают внешние зубы ступиц и поддерживают осевое расположение.
Запечатывающие кольца: установлены на обоих концах, чтобы сохранить смазку и предотвратить загрязнение.
Закрепление болтов: используется для надежного подключения рукава, образуя закрытую систему.
Высококачественная стальная конструкция: обычно кованая сплавная сталь, поверхность обработана для износа и коррозионной стойкости.
Порты смазки: предоставьте средства для периодического смазки или применения нефти для сокращения износа и продления срока службы.

Ключевые функции и преимущества
Компактный размер: узкий внешний диаметр позволяет устанавливать в ограниченных пространствах, не жертвуя производительностью.
Высокая пропускная способность: предназначен для передачи больших крутящих моментов с минимальной обратной реакцией и вибрацией.
Компенсация смещения: эффективно обрабатывает угловые и ограниченные осевые смещения.
Профиль зуба барабана: уменьшает концентрацию напряжения на зубах, улучшает площадь контакта и увеличивает продолжительность жизни.
Гладкая трансмиссия: минимизирует амортизационную и крутящую вибрацию, способствуя гладкой механической работе.
Смазка жира: уменьшает интервалы обслуживания и обеспечивает долгосрочную надежную производительность.
Настраиваемый дизайн: доступен в различных размерах отверстий, опциях клавиш и материалах по запросу.

Типичные приложения
Связание с узким типом GIICL широко используется в различных тяжелых промышленных приложениях, где требуются высокий крутящий момент и компактный дизайн:
Прокатные мельницы и металлургическое оборудование
Цементный и горнодобывающий механизм
Тяжелые конвейеры
Промышленные коробки передач
Насосы и компрессоры
Бумажные машины
Системы морского привода
Оборудование для генерации тепловой электроснабжения
Это особенно подходит для горизонтальных установок с ограниченным пространством, частыми условиями запуска и колебаниями сценариев нагрузки.
