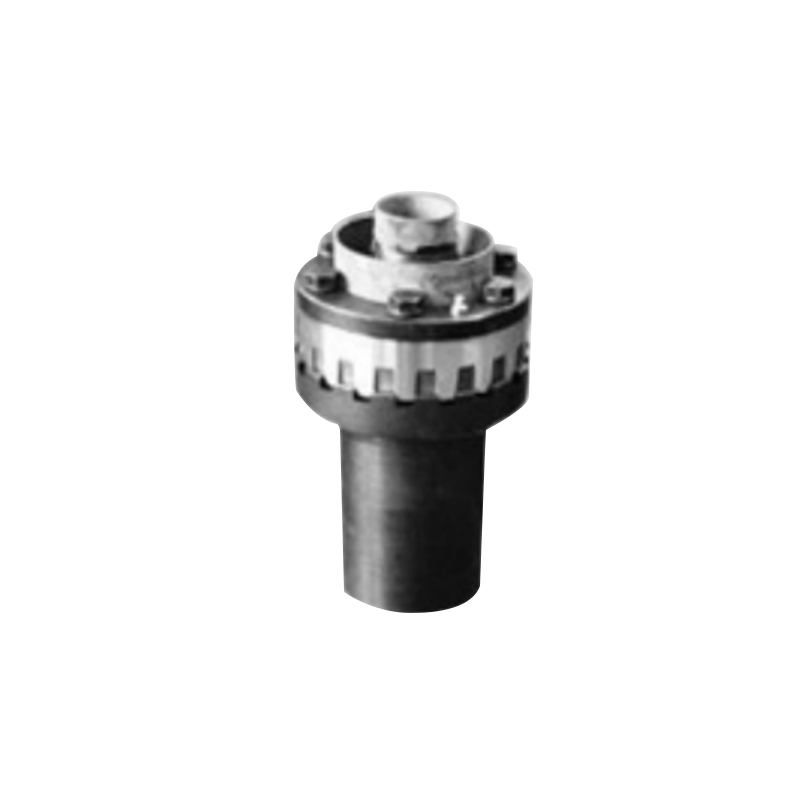

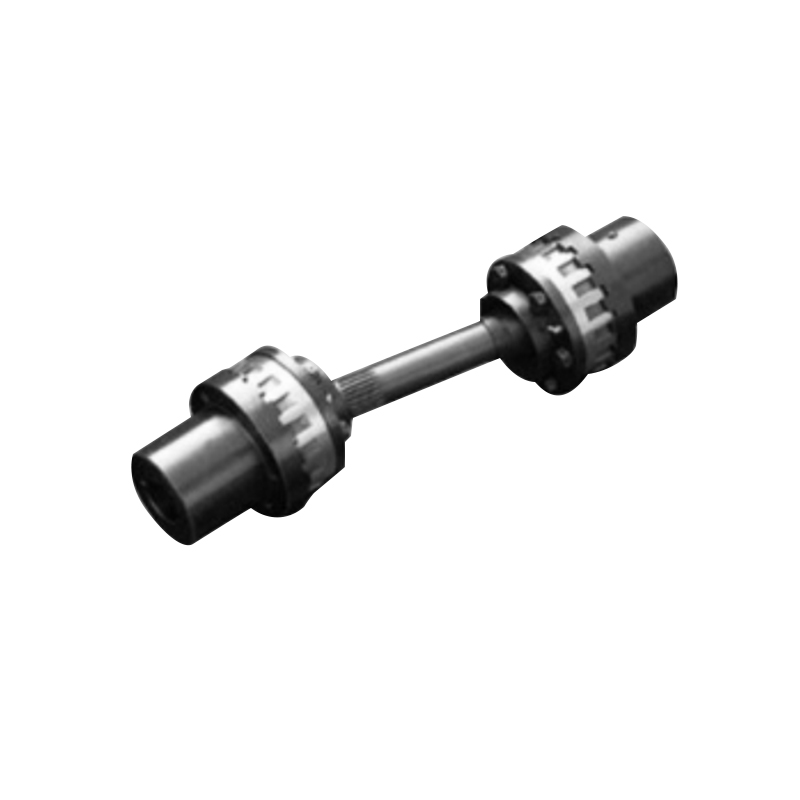

BJ-D Высокий крутящий момент с фиксированной шаровой клеткой тип синхронной постоянной скорости Универсальная связь

Большой крутящий момент с фиксированной шаровой клеткой синхронной постоянной скорости Универсальная связь является точным компонентом, который играет ключевую роль в области современной промышленной передачи. Благодаря превосходной производительности и надежным качеством, он стал идеальным выбором для многих сценариев применения с высоким спросом. ​

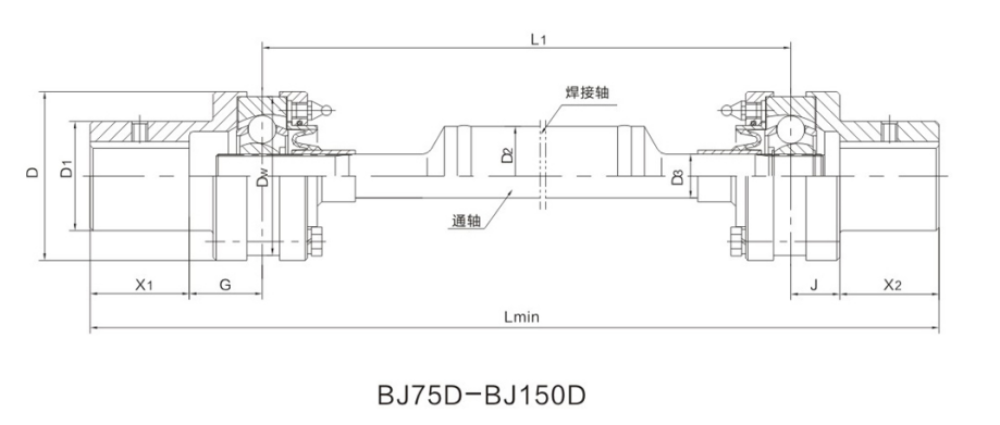

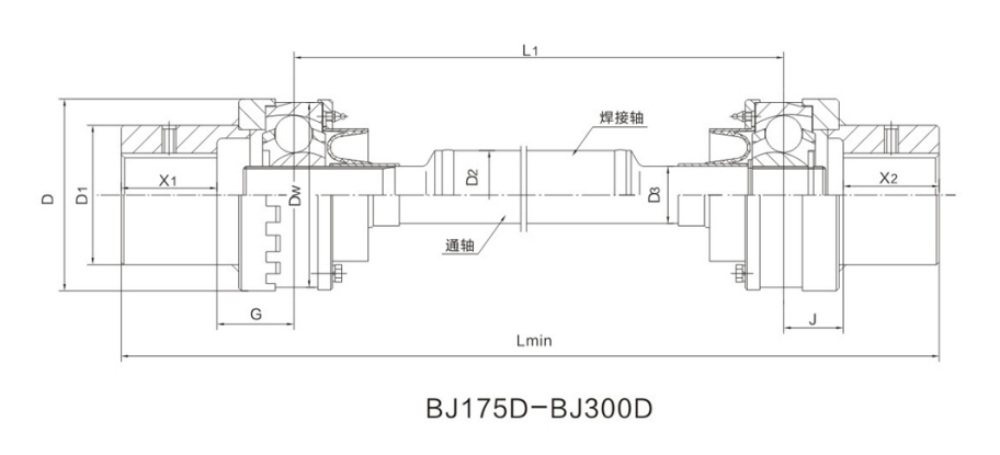

Связь в основном состоит из компонентов сердечника, таких как внешнее кольцо шариковой клетки, внутреннее кольцо в форме звезды, клетку и стальной шарик для трансмиссии силы. Внешнее кольцо с шариковой клеткой и внутреннее кольцо в форме звезды прочно связаны с мастером и подчиненными валами соответственно. Центр силовой трансмиссии стального шарика расположен в плоскости, проходящей через центр связи, и расположен в гоночной трассе, состоящей из внешних сферических канавок сферического внешнего кольца и внешних сферических канавок внутреннего кольца в форме звезды. Центры двух сферов совпадают именно с центром универсальной связи, а стальные шарики установлены в окне клетки. Такая изысканная конструктивная конструкция гарантирует, что когда угол между мастер -и подчиненными валами изменений связи точка передачи силы всегда находится на бисекторе угла, тем самым реализуя синхронизацию скорости между мастером и подчиненными валами, что также является фундаментальной причиной, по которой это называется синхронной константой постоянной скорости. ​

С точки зрения производительности, эта связь имеет много основных моментов. Его синхронизация превосходна, что эффективно избегает проблемы нестабильной работы оборудования, вызванной разницей в скорости. Он обладает сильной эффективностью буферизации и снижения вибрации, что может значительно снизить шум во время процесса передачи и создать более спокойную среду для работы оборудования. Более того, под тем же диаметром вращения и угла наклона его грузоподъемная способность может быть увеличена в 0,5-1 раза по сравнению с аналогичными продуктами, которые в полной мере способны передавать большой крутящий момент. Как в осевых, так и в радиальных направлениях, он имеет большую сумму компенсации, особенно в осевом направлении, которое может быть достигнуто без внешних сплайновых сплайт, значительно упрощает общую структуру оборудования. Кроме того, связь также имеет преимущества новой структуры, легкого веса, хорошей обработки и т. Д., что удобно для массового производства и помогает снизить затраты. В то же время он надежен в эксплуатации, легко собирать и разбирать, легко поддерживать ежедневно и имеет длительный срок службы. Будь то низкоскоростная тяжелая нагрузка или высокоскоростные условия передачи, он может легко справиться с ней. ​

Синхронная постоянная скорость с фиксированной шариковой клеткой. В оборудовании для раскопок и транспорта горнодобывающего механизма он может адаптироваться к сложным условиям труда, чтобы обеспечить стабильную и надежную передачу энергии; В эксплуатационных операциях инженерного машинного технического аппарата он обеспечивает сильную поддержку сильной мощности оборудования; В крупномасштабном смешивании и передаче оборудования в нефтехимической промышленности он играет жизненно важную трансмиссионную роль.
