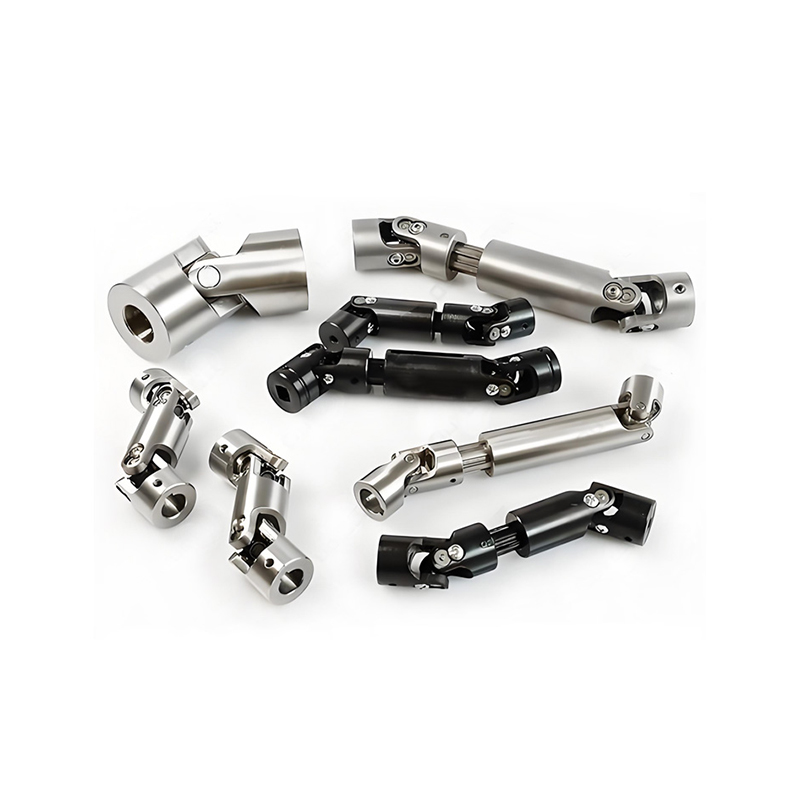

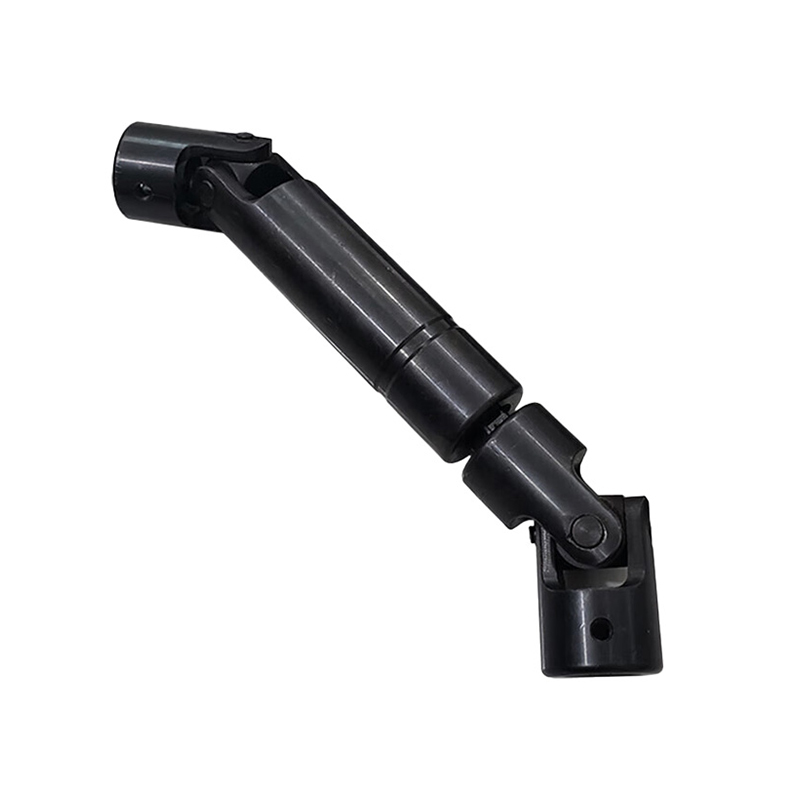

Тип RSK-WSS Прецизионная универсальная муфта Удлинитель Более высокая точность и надежность передачи

Прецизионная универсальная муфта (U-образный шарнир) — это высококачественная механическая муфта, которая передает вращательную мощность между несоосными валами, обеспечивая возможность перемещения и изменения углов, обычно используется в транспортных средствах и машинах для плавной и надежной передачи крутящего момента там, где прямые соединения невозможны, отличается жесткими допусками, прочными материалами (например, закаленной легированной сталью с игольчатыми подшипниками) и усовершенствованным уплотнением для длительного срока службы и стабильной работы, в отличие от стандартных U-образных шарниров, скорость которых может изменяться под большими углами.

Ключевые характеристики

Угловая компенсация: Соединяет валы под пересекающимися, непараллельными углами, что имеет решающее значение для подвесок или шарнирного сочленения оборудования.

Высокая точность: Изготовлено со строгими допусками для обеспечения плавной работы, сведения к минимуму вибраций и потерь мощности, отмечают Partsource и Belden Universal.

Долговечные компоненты: Используются крестовины из закаленной легированной стали, термообработанные игольчатые подшипники и прочные уплотнения для повышения прочности и распределения смазки, поясняют Partsource и Belden Universal.

Защита от коррозии: часто имеет защитные покрытия (например, MICRO SHIELD™) для защиты от ржавчины, добавляет Partsource.

Как это работает (базовый U-образный шарнир)

Конструкция: X-образный шарнир (крест) соединяет две траверсы (по одной на каждом валу).

Движение: Крест позволяет валам поворачиваться, передавая вращение даже под углом, как у подвеса.

Потенциальные колебания скорости: Один U-образный шарнир может привести к увеличению и замедлению выходного вала (непостоянная скорость), если угол значителен, отмечают Википедия и В.М. Берг.

Прецизионное решение: прецизионные соединения минимизируют эти колебания, обеспечивая более плавную подачу мощности по сравнению со стандартными, особенно в критически важных приложениях.

Общие приложения

Автомобильная промышленность: карданные валы в заднеприводных (RWD) и полноприводных (4WD) автомобилях, соединяющие трансмиссию с дифференциалами.

Промышленное оборудование: Соединение вращающихся частей в системах автоматизации, робототехники и другого тяжелого оборудования, где углы изменяются
