RSK-BJB Высокоэффективный шариковый сепаратор трансмиссии CV Универсальные муфты, в основном используемые в конце колес карьерных самосвалов

Высокоэффективные трансмиссионные шаровые муфты CV Universal представляют собой прецизионный компонент трансмиссии, предназначенный для сложных условий работы. Его превосходные характеристики и надежное качество играют ключевую роль во многих областях. ​

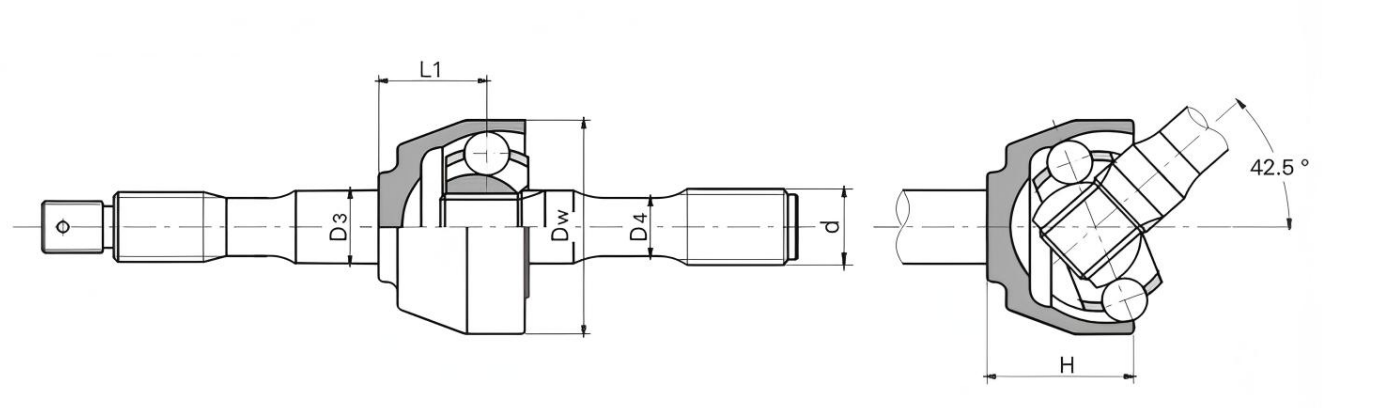

Муфта в основном состоит из наружного кольца с шариковым сепаратором, звездообразного внутреннего кольца, сепаратора и стального шарика, передающего усилие. Наружное кольцо шарикового сепаратора и звездообразное внутреннее кольцо тесно соединены с главным и ведомым валами соответственно. Все центры передающих усилие стальных шариков расположены в плоскости, проходящей через центр муфты, и помещены в дорожку качения, состоящую из наружных сферических канавок сферического наружного кольца и наружных сферических канавок звездообразного внутреннего кольца. Центры двух сферических поверхностей совпадают с центром универсальной муфты. Чтобы центры всех стальных шариков находились на биссектрисе угла между осями двух валов, стальные шарики хитроумно установлены в окне клетки. Такая гениальная конструкция гарантирует, что при изменении угла между главным и ведомым валами муфты точка передачи усилия всегда может быть точно расположена на биссектрисе угла, обеспечивая тем самым идеальную синхронизацию скорости между главным и ведомым валами. ​

Эта муфта имеет множество существенных преимуществ. Что касается производительности передачи, он может обеспечить высокоточную синхронную передачу, эффективно снизить потери энергии во время передачи мощности, а эффективность передачи может достигать 98% и более. В то же время его превосходные характеристики буферизации и снижения вибрации могут значительно снизить шум, создаваемый во время работы оборудования, создавая относительно тихую атмосферу в рабочей среде. Что касается несущей способности, то при одинаковом диаметре вращения и угле наклона, по сравнению с традиционными муфтами, она может увеличить несущую способность в 0,5-1 раз и легко справляется с условиями большой нагрузки. Более того, его компактная конструкция и небольшая занимаемая площадь делают его очень подходящим для рабочих сценариев со строгими ограничениями по радиальным размерам. Кроме того, муфта обладает превосходными герметизирующими характеристиками и использует передовую технологию уплотнения, позволяющую эффективно избежать утечки смазки, что значительно продлевает цикл технического обслуживания и срок службы оборудования. ​

Высокоэффективные трансмиссионные синхронные универсальные муфты с фиксированным шариковым сепаратором широко используются во многих областях, таких как автомобилестроение, машиностроение, металлургическая промышленность, аэрокосмическая промышленность и т. Д. В трансмиссионной системе автомобилей они обеспечивают плавную передачу мощности и улучшают управляемость автомобиля и устойчивость вождения; в машиностроительном оборудовании дает надежную гарантию эффективной работы различных видов машин; в крупногабаритном оборудовании металлургической промышленности он выдерживает огромный крутящий момент и сложные условия работы, способствуя плавному развитию производства; в аэрокосмической области его высокая точность и высокая надежность соответствуют строгим техническим требованиям.
