Сервомуфты

Сервомуфта соединяет серводвигатель с компонентом машины, передавая крутящий момент с высокой точностью, нулевым люфтом и жесткостью на кручение, а также компенсируя перекос вала, что имеет решающее значение для точной автоматизации (робототехника, ЧПУ), обеспечивая плавное и надежное управление движением в динамичных, высокоскоростных системах. Ключевые типы включают металлические сильфонные, дисковые и эластомерные муфты, каждая из которых предлагает уникальные преимущества, такие как чрезвычайная жесткость или демпфирование, предназначенная для минимизации инерции и вибрации для оптимальной работы системы.

Core Functions & Properties

Передача крутящего момента: Соединяет двигатель с ведомой частью (например, шарико-винтовой парой или шестерней) для передачи крутящего момента.

Нулевой люфт: устраняет люфт в соединении, обеспечивая точный перевод команды в движение, что жизненно важно для высокой точности.

Жесткость на кручение: сопротивляется скручиванию, сохраняя точность и реакцию в динамических системах.

Компенсация несоосности: компенсирует небольшие угловые, параллельные или осевые смещения вала без повреждения компонентов.

Низкий момент инерции. Легкая конструкция позволяет быстро ускоряться и замедляться при работе на высоких скоростях.

Common Types & Examples

Сильфонные муфты. Используйте тонкие гибкие металлические сильфоны, обеспечивающие высокую жесткость на кручение и нулевой люфт, что идеально подходит для прецизионных приводов.

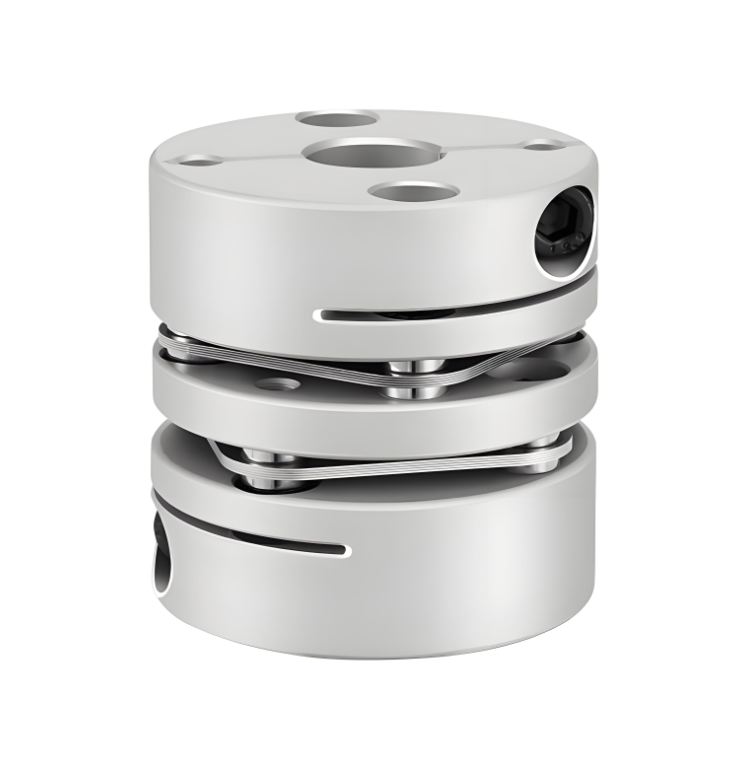

Дисковые муфты: передают крутящий момент через тонкие металлические диски, обеспечивающие высокую жесткость и низкую инерцию, но могут быть хрупкими.

Эластомерные/паутинные муфты. Используйте гибкий полиуретановый элемент (паук) для гашения вибраций и устранения перекосов, что является экономически эффективной альтернативой.

Муфты Oldham: имеют центральный скользящий диск, обеспечивающий нулевой люфт и компенсирующий значительное параллельное смещение, часто используемый в шаговых системах.

Где они используются

Robotics & Automation: For precise positioning and smooth movement.

Станки (ЧПУ): В высокодинамичных приводах подачи.

Производство полупроводников: для точного позиционирования компонентов.

Упаковочное оборудование: для точных и повторяемых движений.
